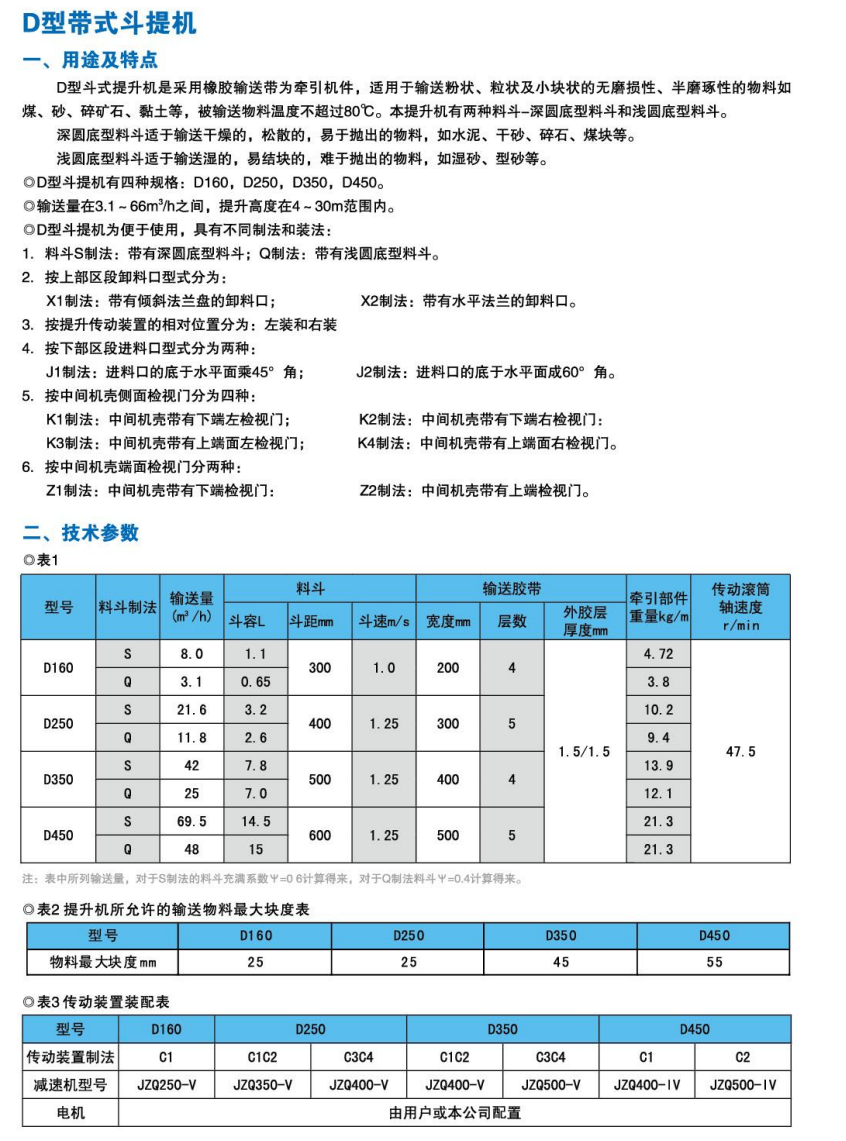

产品介绍
D 型斗式提升机是采用橡胶输送带为牵引机件，适用于输送粉状、粒状及小块状的无磨琢性、半磨琢性的物料如煤、砂、碎矿石、黏土等，被输送物料温度不超过 80℃。本提升机有两种料斗——深圆底型料斗和浅圆底型料斗。深圆底型料斗适于输送干燥的、松散的、易于抛出的物料，如水泥、干砂、碎石、煤块等。浅圆底型料斗适于输送湿的、易结块的、难于抛出的物料，如湿砂、型砂等。D 型斗提机有四种规格：D160、D250、D350、D450。输送量在 3.1~66m³/h 之间，提升高度在 4~30m 范围内。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 两种料斗制法 | S 制法：带有深圆底型料斗；Q 制法：带有浅圆底型料斗。 |
| 卸料口型式 | X1 制法：带有倾斜法兰盘的卸料口；X2 制法：带有水平法兰的卸料口。 |
| 传动装置位置 | 按提升传动装置的相对位置分为左装和右装。 |
| 进料口型式 | J1 制法：进料口的底与水平面成 45° 角；J2 制法：进料口的底与水平面成 60° 角。 |
| 侧面检视门 | K1 制法：中间机壳带有下端左检视门；K2 制法：中间机壳带有下端右检视门；K3 制法：中间机壳带有上端面左检视门；K4 制法：中间机壳带有上端面右检视门。 |
| 端面检视门 | Z1 制法：中间机壳带有下端检视门；Z2 制法：中间机壳带有上端检视门。 |
技术规格参数
| 型号 | 料斗制法 | 输送量 (m³/h) | 斗容 (L) | 斗距 (mm) | 斗速 (m/s) | 带宽 (mm) | 层数 | 外胶层厚度 (mm) | 牵引件重量 (kg/m) | 滚筒转速 (r/min) |
|---|---|---|---|---|---|---|---|---|---|---|
| D160 | S | 8.0 | 1.1 | 300 | 1.0 | 200 | 4 | 1.5/1.5 | 4.72 | 47.5 |
| D160 | Q | 3.1 | 0.65 | 300 | 1.0 | 200 | 4 | 1.5/1.5 | 3.8 | 47.5 |
| D250 | S | 21.6 | 3.2 | 400 | 1.25 | 300 | 5 | 1.5/1.5 | 10.2 | 47.5 |
| D250 | Q | 11.8 | 2.6 | 400 | 1.25 | 300 | 5 | 1.5/1.5 | 9.4 | 47.5 |
| D350 | S | 42 | 7.8 | 500 | 1.25 | 400 | 4 | 1.5/1.5 | 13.9 | 47.5 |
| D350 | Q | 25 | 7.0 | 500 | 1.25 | 400 | 4 | 1.5/1.5 | 12.1 | 47.5 |
| D450 | S | 69.5 | 14.5 | 600 | 1.25 | 500 | 5 | 1.5/1.5 | 21.3 | 47.5 |
| D450 | Q | 48 | 15 | 600 | 1.25 | 500 | 5 | 1.5/1.5 | 21.3 | 47.5 |
注：表中所列输送量，对于 S 制法的料斗充满系数 Ψ=0.6 计算得来，对于 Q 制法料斗 Ψ=0.4 计算得来。

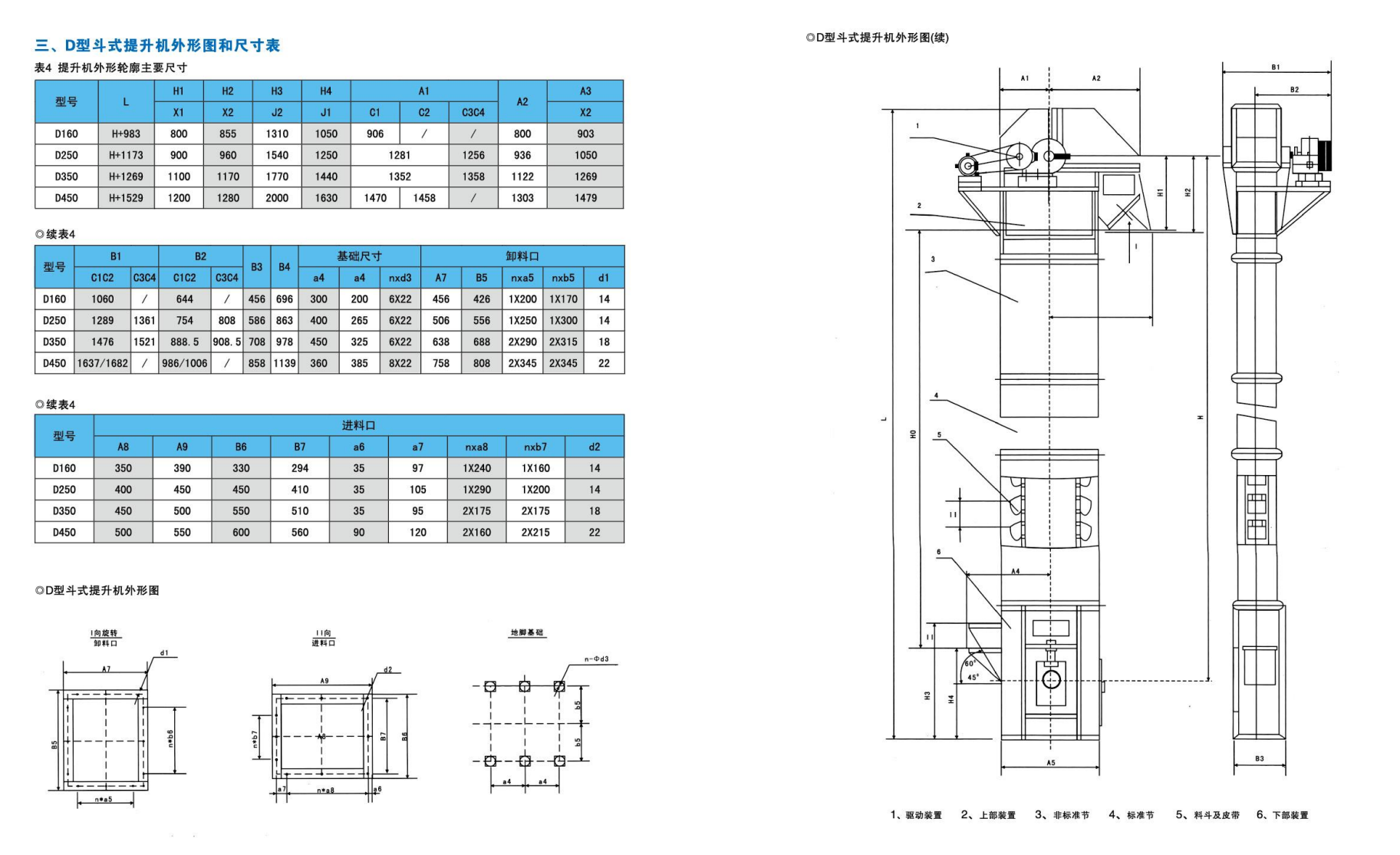

结构说明
D 型斗式提升机由驱动装置、上部装置、非标准节、标准节、料斗及皮带、下部装置组成。
1. 驱动装置
传动装置装配分 C1、C1C2、C3C4 等形式，减速机型号包括 JZQ250-V、JZQ350-V、JZQ400-V、JZQ500-V 等，电机由用户或本公司配置。
2. 上部装置
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
分为标准节和非标准节，可按需组合不同高度。中间机壳设有侧面检视门和端面检视门，方便日常维护检查。
4. 料斗及皮带
采用橡胶输送带为牵引机件，有两种料斗：深圆底型料斗（S 制法）适于输送干燥松散物料；浅圆底型料斗（Q 制法）适于输送湿的易结块物料。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置等。
选型指南
D 型斗提机具有不同的制法和装法：料斗分 S 制法（深圆底型）和 Q 制法（浅圆底型）；卸料口分 X1（倾斜法兰盘）和 X2（水平法兰）；传动装置分左装和右装；进料口分 J1（底与水平面成 45°）和 J2（底与水平面成 60°）；中间机壳侧面检视门分 K1-K4 四种；端面检视门分 Z1（下端）和 Z2（上端）两种。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；各部件制法要求。
