产品介绍
螺旋输送机是一种不带挠性牵引构件的连续输送设备，它是利用螺旋的旋转将物料沿固定的机壳内推移而进行输送工作的，结构比较简单。横截面的外形尺寸不大，便于在中间若干个位置上进行中间卸料或加载，在输送过程中物料和外界隔绝，操作安全方便。GX 型螺旋输送机适宜输送粉状、粒状、小块状物料，如煤粉、水泥、砂、谷类、小块煤、石子等。不宜输送变质的、粘性大的、易结块的物料。工作环境的温度为 -20℃~+50℃，物料温度低于 200℃，可水平或倾斜输送物料（倾角小于 20°）。本系列螺旋机的螺旋直径有七种：Φ150、Φ200、Φ250、Φ300、Φ400、Φ500、Φ600。螺旋机长度从 3m 到 70m，每隔 0.5m 一档。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 螺旋制法 | S 制法：带有实体螺旋面式螺旋，其螺距等于直径的 0.8 倍；D 制法：带有带式螺旋，其螺旋等于直径。 |
| 出料口型式 | 有方形出料口、手推式出料口和齿条式出料口三种。 |
| 适用范围 | 适宜输送粉状、粒状、小块状物料，如煤粉、水泥、砂、谷类、小块煤、石子等。不宜输送变质的、粘性大的、易结块的物料。 |
技术规格参数

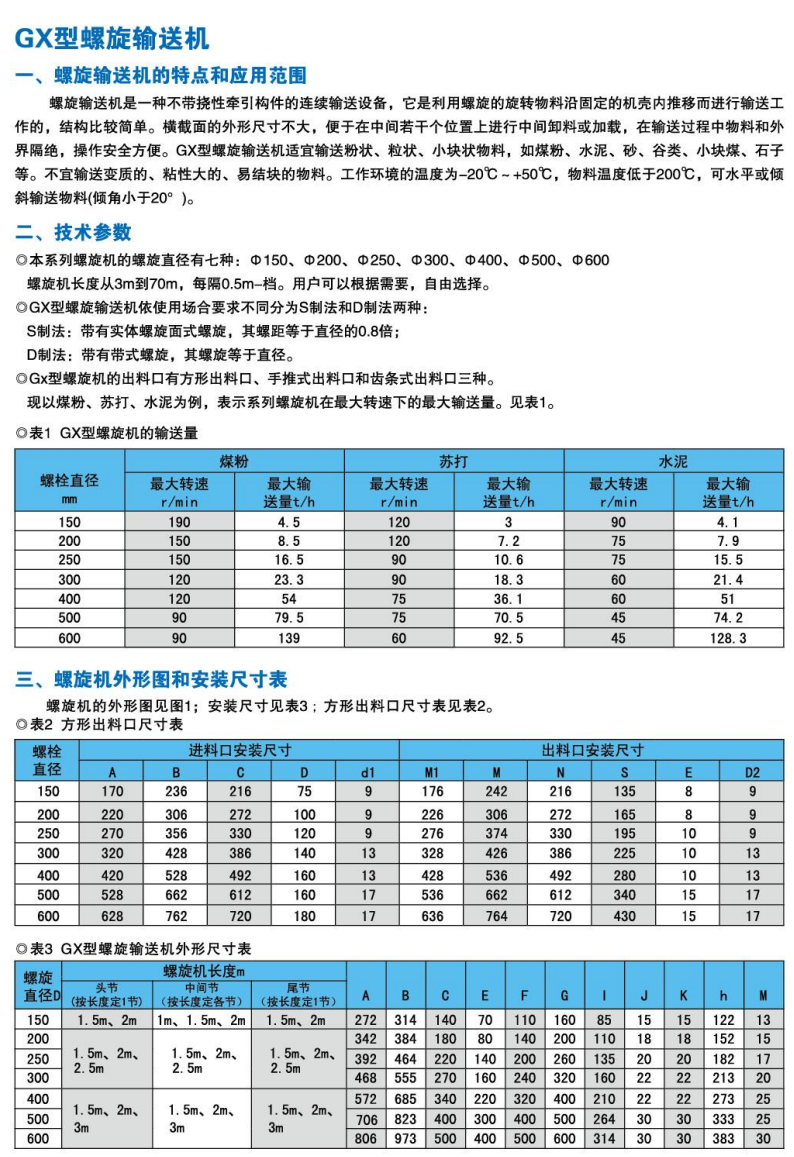

| 螺旋直径 (mm) | 煤粉最大转速 (r/min) | 煤粉最大输送量 (t/h) | 苏打最大转速 (r/min) | 苏打最大输送量 (t/h) | 水泥最大转速 (r/min) | 水泥最大输送量 (t/h) |
|---|---|---|---|---|---|---|
| 150 | 190 | 4.5 | 120 | 3 | 90 | 4.1 |
| 200 | 150 | 8.5 | 120 | 7.2 | 75 | 7.9 |
| 250 | 150 | 16.5 | 90 | 10.6 | 75 | 15.5 |
| 300 | 120 | 23.3 | 90 | 18.3 | 60 | 21.4 |
| 400 | 120 | 54 | 75 | 36.1 | 60 | 51 |
| 500 | 90 | 79.5 | 75 | 70.5 | 45 | 74.2 |
| 600 | 90 | 139 | 60 | 92.5 | 45 | 128.3 |
以煤粉、苏打、水泥为例，表示系列螺旋机在最大转速下的最大输送量。
结构说明

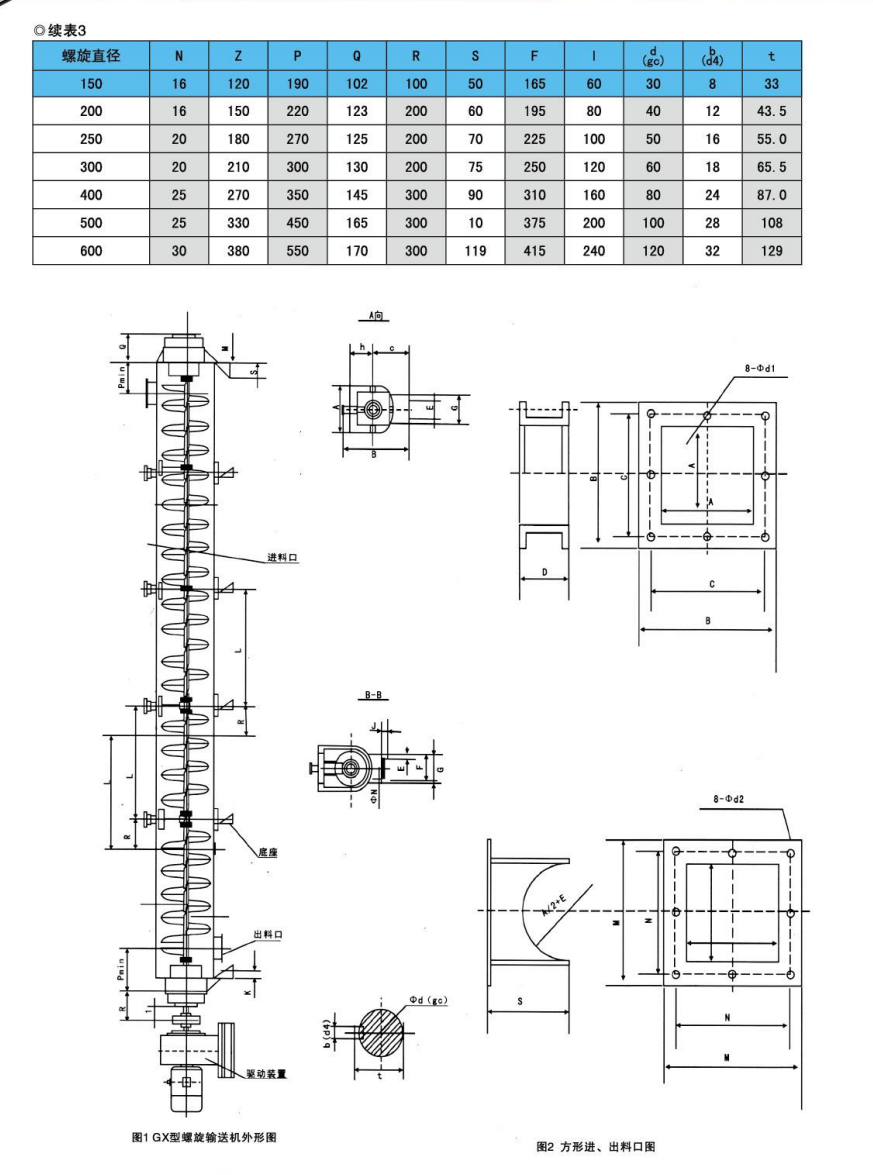

GX 型螺旋输送机由驱动装置、螺旋轴、机壳、进出料口等组成。
1. 驱动装置
根据输送长度和物料特性选择合适的驱动功率。
2. 螺旋轴
螺旋直径有七种：Φ150、Φ200、Φ250、Φ300、Φ400、Φ500、Φ600。长度从 3m 到 70m，每隔 0.5m 一档。
3. 机壳
横截面外形尺寸不大，便于在中间若干个位置上进行中间卸料或加载，在输送过程中物料和外界隔绝。
4. 进出料口
出料口有方形出料口、手推式出料口和齿条式出料口三种。
选型指南
GX 型螺旋输送机依使用场合要求不同分为 S 制法和 D 制法两种：S 制法带有实体螺旋面式螺旋，其螺距等于直径的 0.8 倍；D 制法带有带式螺旋，其螺旋等于直径。选型时请明确：输送物料名称、容重、粒度、温度；输送量；输送长度和倾角；螺旋制法；出料口型式。
