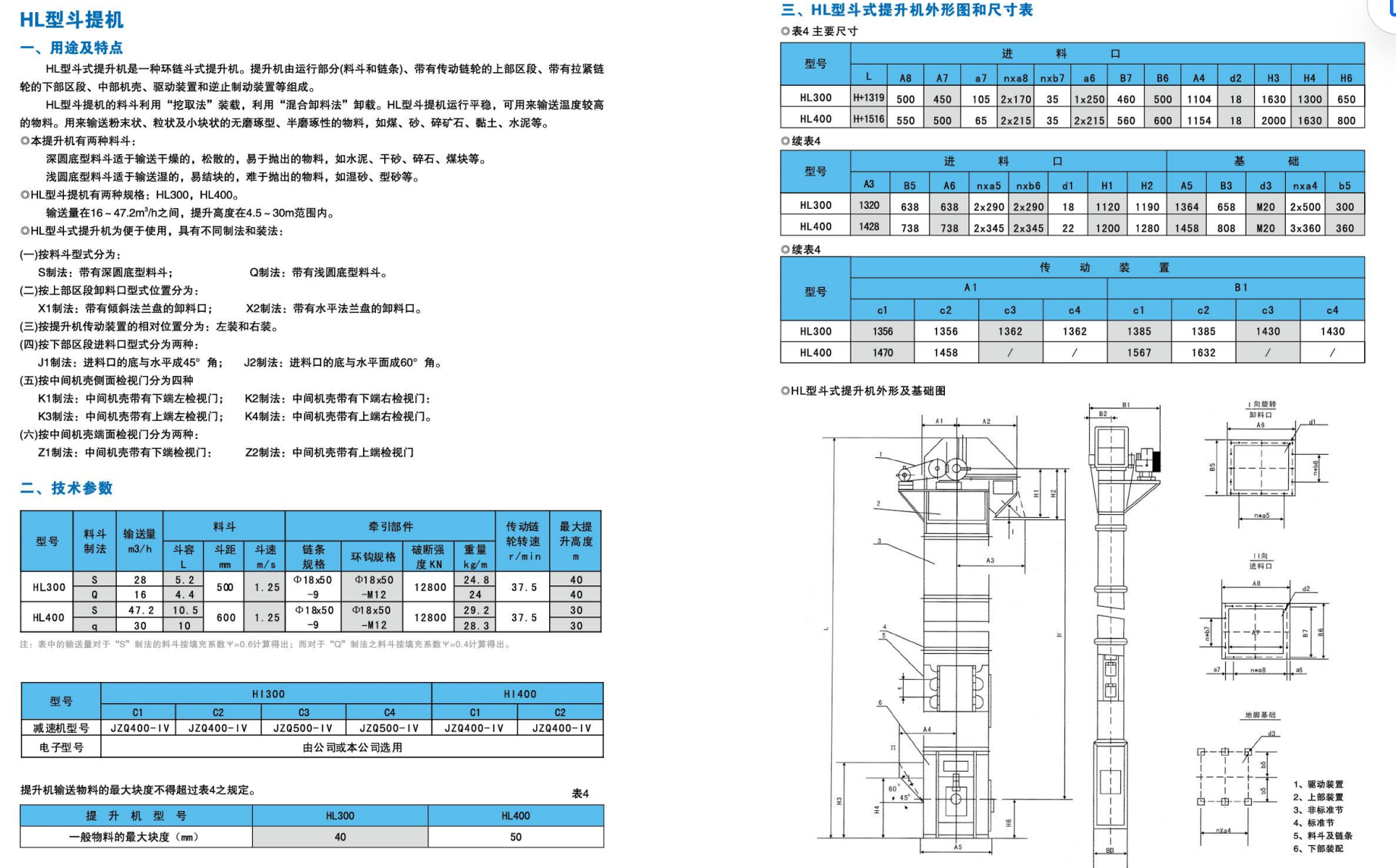

产品介绍
HL 型斗式提升机是一种环链斗式提升机。提升机由运行部分（料斗和链条）、带有传动链轮的上部区段、带有拉紧链轮的下部区段、中部机壳、驱动装置和逆止制动装置等组成。HL 型斗提机的料斗利用'挖取法'装载，利用'混合卸料法'卸载。HL 型斗提机运行平稳，可用来输送温度较高的物料。用来输送粉末状、粒状及小块状的无磨琢性、半磨琢性的物料，如煤、砂、碎矿石、黏土、水泥等。HL 型斗提机有两种规格：HL300、HL400。输送量在 16~47.2m³/h 之间，提升高度在 4.5~30m 范围内。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 两种料斗 | 深圆底型料斗适于输送干燥的、松散的、易于抛出的物料，如水泥、干砂、碎石、煤块等；浅圆底型料斗适于输送湿的、易结块的、难于抛出的物料，如湿砂、型砂等。 |
| 料斗制法 | S 制法：带有深圆底型料斗；Q 制法：带有浅圆底型料斗。 |
| 卸料口型式 | X1 制法：带有倾斜法兰盘的卸料口；X2 制法：带有水平法兰盘的卸料口。 |
| 传动装置位置 | 按提升机传动装置的相对位置分为左装和右装。 |
| 进料口型式 | J1 制法：进料口的底与水平成 45° 角；J2 制法：进料口的底与水平面成 60° 角。 |
| 检视门 | 侧面检视门分 K1（下端左）、K2（下端右）、K3（上端左）、K4（上端右）；端面检视门分 Z1（下端）和 Z2（上端）。 |
技术规格参数
| 型号 | 料斗制法 | 输送量 (m³/h) | 斗容 (L) | 斗距 (mm) | 斗速 (m/s) | 链条规格 | 环钩规格 | 破断强度 (kN) | 重量 (kg/m) | 传动链轮转速 (r/min) | 最大提升高度 (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HL300 | S | 28 | 5.2 | 500 | 1.25 | Φ18×50-9 | Φ18×50-M12 | 12800 | 24.8 | 37.5 | 40 |
| HL300 | Q | 16 | 4.4 | 500 | 1.25 | Φ18×50-9 | Φ18×50-M12 | 12800 | 24 | 37.5 | 40 |
| HL400 | S | 47.2 | 10.5 | 600 | 1.25 | Φ18×50-9 | Φ18×50-M12 | 12800 | 29.2 | 37.5 | 30 |
| HL400 | Q | 30 | 10 | 600 | 1.25 | Φ18×50-9 | Φ18×50-M12 | 12800 | 28.3 | 37.5 | 30 |
注：表中的输送量对于'S'制法的料斗按填充系数 Ψ=0.6 计算得出；而对于'Q'制法之料斗按填充系数 Ψ=0.4 计算得出。
结构说明
HL 型斗式提升机由驱动装置、上部装置、非标准节、标准节、料斗及链条、下部装配组成。
1. 驱动装置
传动装置装配分 C1、C2、C3、C4 等形式，减速机型号包括 JZQ400-IV、JZQ500-IV 等，电子型号由公司或本公司选用。
2. 上部装置
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
分为标准节和非标准节，可按需组合不同高度。中间机壳设有侧面检视门和端面检视门，方便日常维护检查。
4. 料斗及链条
采用环链作为牵引件，有两种料斗：深圆底型料斗（S 制法）适于输送干燥松散物料；浅圆底型料斗（Q 制法）适于输送湿的易结块物料。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置等。
选型指南
HL 型斗提机具有不同的制法和装法：料斗分 S 制法（深圆底型）和 Q 制法（浅圆底型）；卸料口分 X1（倾斜法兰盘）和 X2（水平法兰盘）；传动装置分左装和右装；进料口分 J1（底与水平成 45°）和 J2（底与水平面成 60°）；中间机壳侧面检视门分 K1-K4 四种；端面检视门分 Z1（下端）和 Z2（上端）。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；各部件制法要求。
