产品介绍
LSⅡ型螺旋输送机是 LS 螺旋输送机的更新换代产品，设计制造符合 JB/T7679-95《螺旋输送机》标准。LSⅡ型螺旋输送机消化并吸收丹麦史密斯公司的先进技术，对中间吊轴承的结构和轴承的材质作了较大的改进。采用冷硬铸铁作为吊轴承的主要材料，冷硬铸铁耐磨性能好，一般不需要润滑，最高工作温度可达 260℃，特别适合输送水泥、煤粉和熟石灰、矿渣等磨琢性物料。LSⅡ输送机结构新颖合理，密封性能好，适用性强，整机噪音低，操作维修方便，进出料口布置灵活。被广泛地使用在建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业；适用于水平或小于 20° 倾角，输送粉状和小块状物料。螺旋机不易输送易变质的、粘性大的、易结块状物料。LSⅡ型螺旋输送机直径从 100mm~1000mm 共十种规格，长度从 4m 到 70m，每 0.5m 一档。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 驱动方式 | C1 制法：螺旋机小于 35m 时，单端驱动；C2 制法：螺旋机大于 35m 时，双端驱动。 |
| 中间吊轴承分类 | D：冷硬材质轴瓦；D1：自润滑轴瓦；D2：润滑轴瓦；D3：滚动轴瓦。 |
| 进出料口灵活 | 除标准出料口外，还可提供插板式出料口、齿条型出料口、电动型出料口，用户可根据需要选择。 |
技术规格参数
| 规格型号 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 螺旋直径 mm | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
| 螺距 mm | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 |
| n (r/min) | 140 | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 |
| Q (m³/h) | 2.2 | 7 | 13 | 22 | 31 | 62 | 98 | 140 | 200 | 280 |
| n (r/min) | 112 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 |
| Q (m³/h) | 1.7 | 6 | 10 | 18 | 24 | 49 | 78 | 112 | 160 | 220 |
| n (r/min) | 90 | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 |
| Q (m³/h) | 1.4 | 5 | 8 | 14 | 19 | 39 | 62 | 90 | 126 | 176 |
| n (r/min) | 71 | 56 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 |
| Q (m³/h) | 1.1 | 3.1 | 6.2 | 11 | 15.4 | 31 | 50 | 77 | 102 | 140 |
注：1. n-转速 r/min（偏差允许在 10% 范围内）；2. Q-输送量 m³/h

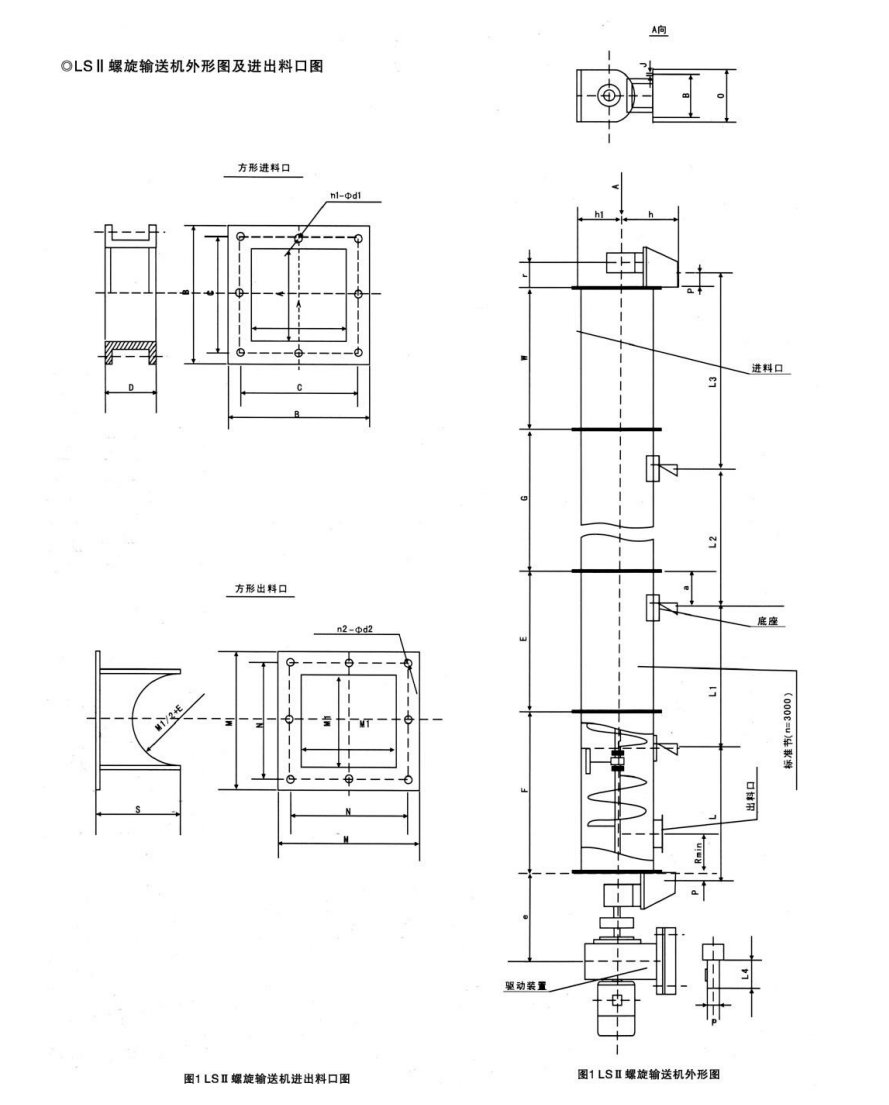

结构说明
LSⅡ型螺旋输送机由驱动装置、螺旋轴、中间吊轴承、机壳、进出料口等组成。
1. 驱动装置
C1 制法：螺旋机小于 35m 时单端驱动；C2 制法：螺旋机大于 35m 时双端驱动。
2. 螺旋轴
螺旋直径从 100mm 到 1000mm 共十种规格，长度从 4m 到 70m，每 0.5m 一档。
3. 中间吊轴承
采用冷硬铸铁作为主要材料，耐磨性能好，一般不需要润滑，最高工作温度可达 260℃。分 D（冷硬材质轴瓦）、D1（自润滑轴瓦）、D2（润滑轴瓦）、D3（滚动轴瓦）四种。
4. 机壳
密封性能好，适用性强，整机噪音低，操作维修方便。
5. 进出料口
进出料口布置灵活，除标准出料口外，还可提供插板式、齿条型、电动型出料口。
选型指南
型号标记示例：LSⅡ 400 X 25 X 50-C1-D。其中 LSⅡ 为二次改进型螺旋输送机，400 为螺旋直径 mm，25 为螺旋机长度 m，50 为螺旋机转速 r/min，C1 为驱动类型，D 为吊轴承类别。选型时请明确：输送物料名称、容重、粒度、温度；输送量；输送长度和倾角；驱动方式；吊轴承类别。
