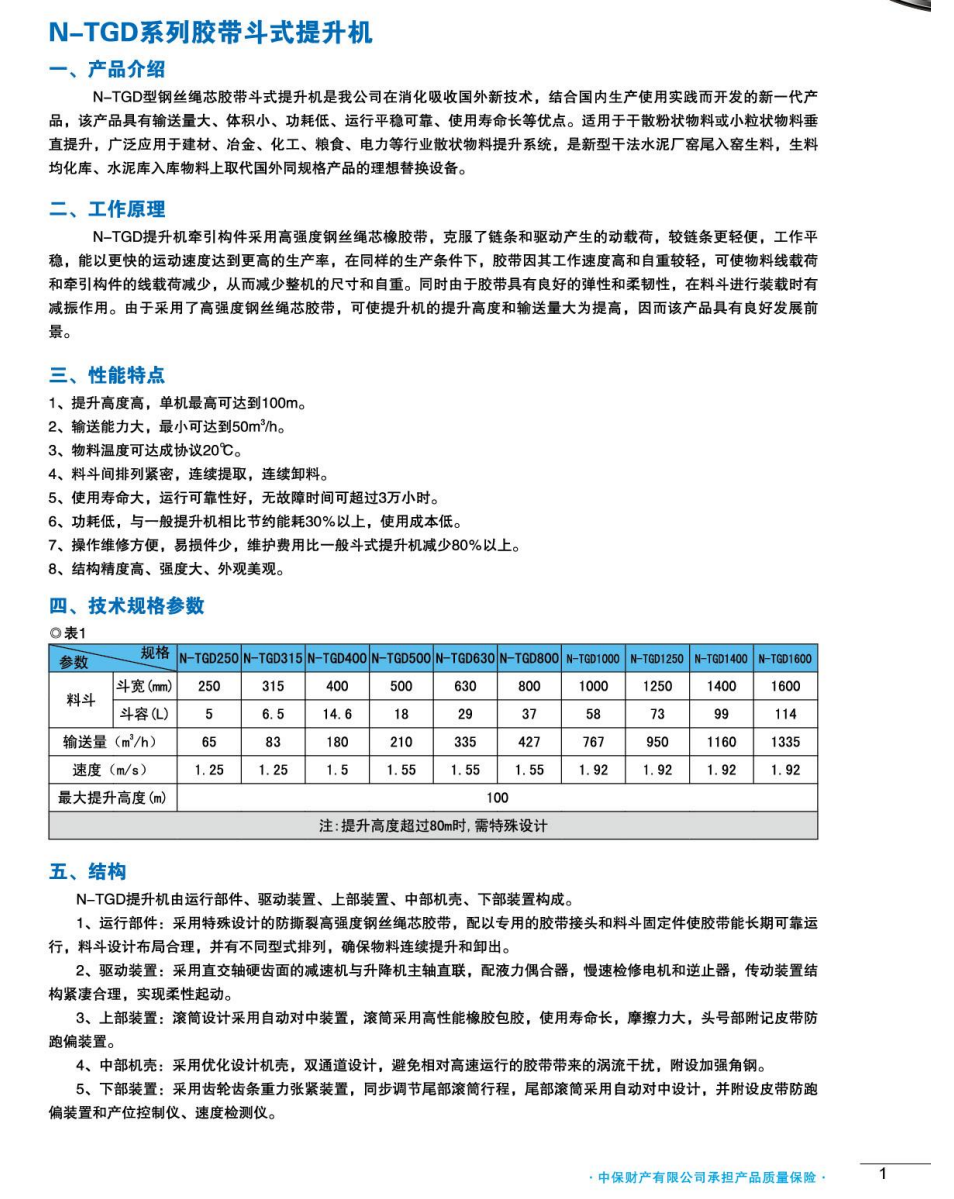

产品介绍
N-TGD 型钢丝绳芯胶带斗式提升机是我公司在消化吸收国外新技术，结合国内生产使用实践而开发的新一代产品。该产品具有输送量大、体积小、功耗低、运行平稳可靠、使用寿命长等优点。适用于干粉状物料或小粒状物料垂直提升，广泛应用于建材、冶金、化工、粮食、电力等行业散状物料提升系统，是新型干法水泥厂窑尾入窑生料、生料均化库、水泥库入库物料上取代国外同规格产品的理想替换设备。
工作原理
N-TGD 提升机牵引构件采用高强度钢丝绳芯橡胶带，克服了链条和驱动产生的动载荷，较链条更轻便，工作平稳，能以更快的运动速度达到更高的生产率。在同样的生产条件下，胶带因其工作速度高和自重较轻，可使物料线载荷和牵引构件的线载荷减少，从而减少整机的尺寸和自重。同时由于胶带具有良好的弹性和柔韧性，在料斗进行装载时有减振作用。由于采用了高强度钢丝绳芯胶带，可使提升机的提升高度和输送量大为提高，因而该产品具有良好发展前景。
性能特点
技术规格参数
| 参数 | N-TGD250 | N-TGD315 | N-TGD400 | N-TGD500 | N-TGD630 | N-TGD800 | N-TGD1000 | N-TGD1250 | N-TGD1400 | N-TGD1600 |
|---|---|---|---|---|---|---|---|---|---|---|
| 斗宽 (mm) | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1400 | 1600 |
| 斗容 (L) | 5 | 6.5 | 14.6 | 18 | 29 | 37 | 58 | 73 | 99 | 114 |
| 输送量 (m³/h) | 65 | 83 | 180 | 210 | 335 | 427 | 767 | 950 | 1160 | 1335 |
| 速度 (m/s) | 1.25 | 1.25 | 1.5 | 1.55 | 1.55 | 1.55 | 1.92 | 1.92 | 1.92 | 1.92 |
| 最大提升高度 (m) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
注：提升高度超过 80m 时，需特殊设计
结构说明
1. 运行部件
采用特殊设计的防撕裂高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行。料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。
2. 驱动装置
采用直交轴硬齿面的减速机与升降机主轴直联，配液力偶合器、慢速检修电机和逆止器，传动装置结构紧凑合理，实现柔性起动。
3. 上部装置
滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大，头号部附设皮带防跑偏装置。
4. 中部机壳
采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。
5. 下部装置
采用齿轮齿条重力张紧装置，同步调节尾部滚筒行程，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和产位控制仪、速度检测仪。

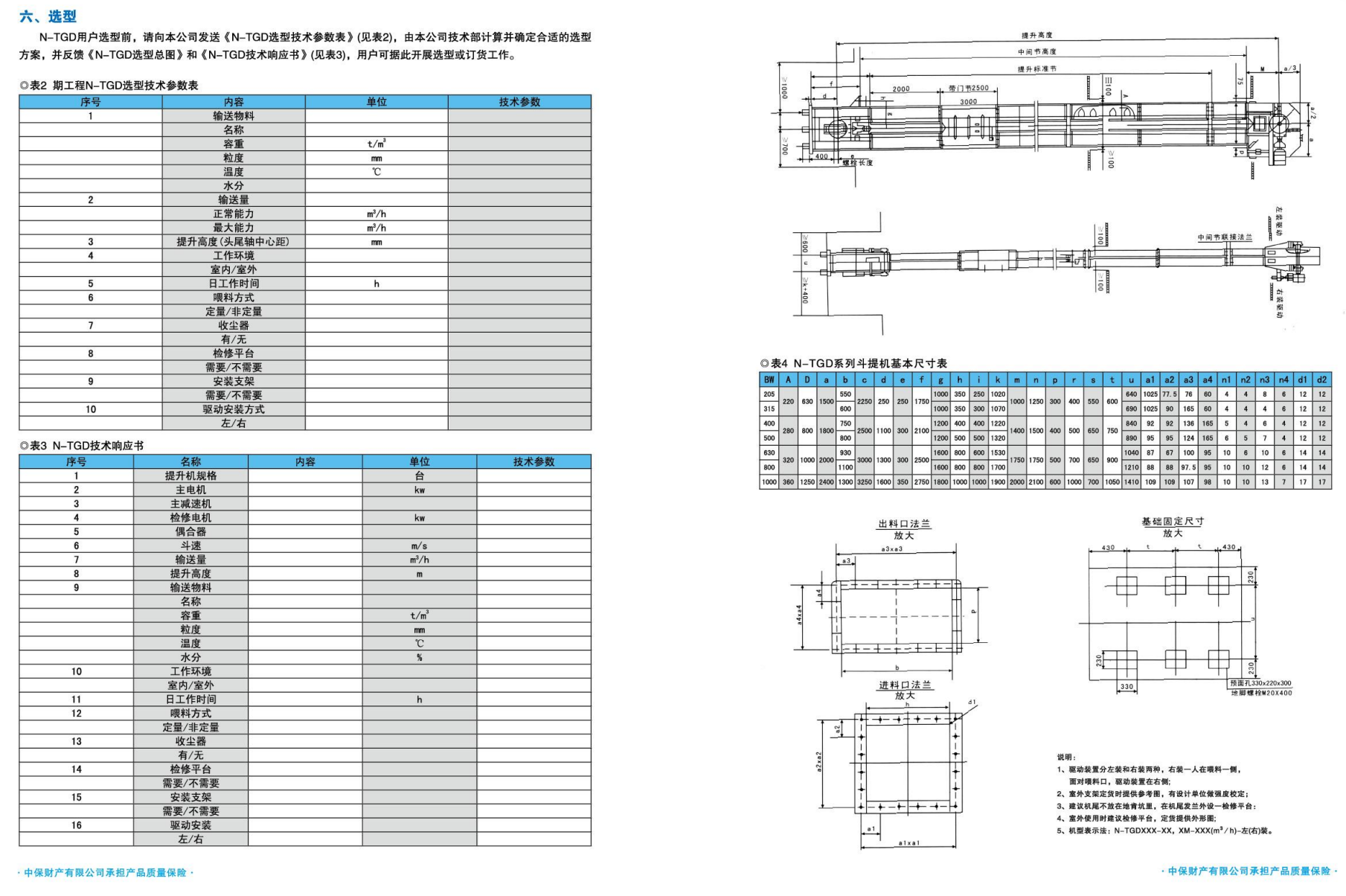

选型指南
N-TGD 用户选型前，请向本公司发送《N-TGD 选型技术参数表》，由本公司技术部计算并确定合适的选型方案，并反馈《N-TGD 选型总图》和《N-TGD 技术响应书》，用户可据此开展选型或订货工作。选型时需明确：输送物料名称、容重、粒度、温度、水分；输送量（正常能力/最大能力）；提升高度；工作环境（室内/室外）；日工作时间；喂料方式；收尘器配置；检修平台需求；安装支架需求；驱动安装方式（左/右装）。
