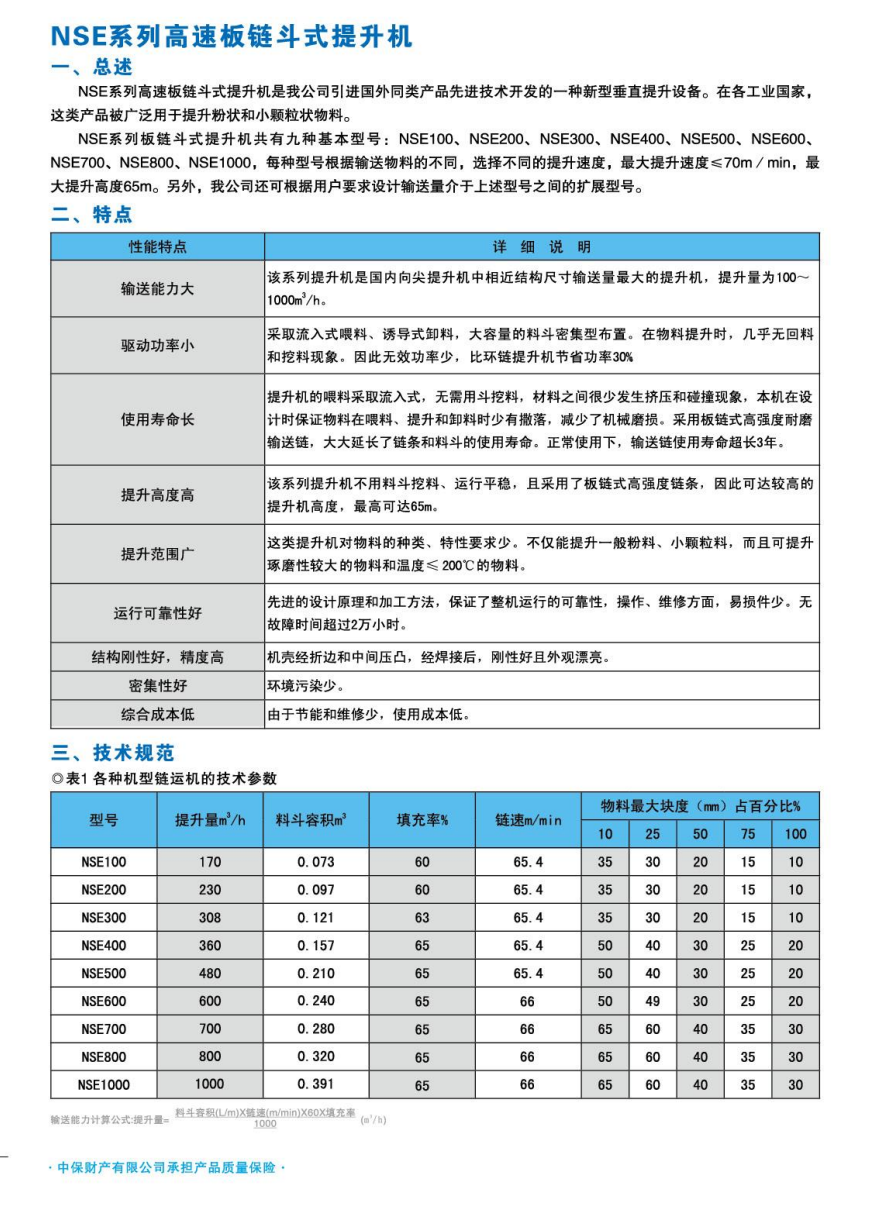

产品介绍
NSE 系列高速板链斗式提升机是我公司引进国外同类产品先进技术开发的一种新型垂直提升设备。在各工业国家，这类产品被广泛用于提升粉状和小颗粒状物料。NSE 系列板链斗式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同，选择不同的提升速度，最大提升速度≤70m/min，最大提升高度 65m。另外，我公司还可根据用户要求设计输送量介于上述型号之间的扩展型号。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 输送能力大 | 该系列提升机是国内向尖提升机中相近结构尺寸输送量最大的提升机，提升量为 100~1000m³/h。 |
| 驱动功率小 | 采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时，几乎无回料和挖料现象。因此无效功率少，比环链提升机节省功率 30%。 |
| 使用寿命长 | 提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、提升和卸料时少有撒落，减少了机械磨损。采用板链式高强度耐磨输送链，大大延长了链条和料斗的使用寿命。正常使用下，输送链使用寿命超长 3 年。 |
| 提升高度高 | 该系列提升机不用料斗挖料、运行平稳，且采用了板链式高强度链条，因此可达较高的提升机高度，最高可达 65m。 |
| 提升范围广 | 这类提升机对物料的种类、特性要求少。不仅能提升一般粉料、小颗粒料，而且可提升琢磨性较大的物料和温度≤200℃的物料。 |
| 运行可靠性好 | 先进的设计原理和加工方法，保证了整机运行的可靠性，操作、维修方面，易损件少。无故障时间超过 2 万小时。 |
| 结构刚性好，精度高 | 机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。 |
| 密集性好 | 环境污染少。 |
| 综合成本低 | 由于节能和维修少，使用成本低。 |
技术规格参数
| 型号 | 提升量 m³/h | 料斗容积 m³ | 填充率% | 链速 m/min | 10mm | 25mm | 50mm | 75mm | 100mm |
|---|---|---|---|---|---|---|---|---|---|
| NSE100 | 170 | 0.073 | 60 | 65.4 | 35 | 30 | 20 | 15 | 10 |
| NSE200 | 230 | 0.097 | 60 | 65.4 | 35 | 30 | 20 | 15 | 10 |
| NSE300 | 308 | 0.121 | 63 | 65.4 | 35 | 30 | 20 | 15 | 10 |
| NSE400 | 360 | 0.157 | 65 | 65.4 | 50 | 40 | 30 | 25 | 20 |
| NSE500 | 480 | 0.210 | 65 | 65.4 | 50 | 40 | 30 | 25 | 20 |
| NSE600 | 600 | 0.240 | 65 | 66 | 50 | 49 | 30 | 25 | 20 |
| NSE700 | 700 | 0.280 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
| NSE800 | 800 | 0.320 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
| NSE1000 | 1000 | 0.391 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
物料最大块度 (mm) 占百分比 | 输送能力计算公式：提升量 = 料斗容积(L/m) × 链速(m/min) × 60 × 填充率 / 1000 (m³/h)
结构说明
NSE 板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
1. 运行部件
由料斗和高强度板链组成。
2. 驱动装置
由驱动平台、驱动组合、传动链组成。驱动组合通常由 ZSY 硬齿面减速机、YOX 液力偶合器、Y 系列电机、检修用 XWD 减速机、手动离合器（或电磁离合器）组成。驱动装置分左装和右装两种，分别与提升机左、右装对应。左装：面对进料口一侧，驱动装置组合和传动链在机壳左侧。右装：面对进料口一侧，驱动装置组合和传动链在机壳右侧。
3. 上部装置
由上部机壳（安装有轨道）、上罩、卸料口（装有防回料板）、头轴装配、逆止器等部件。
4. 中部机壳
分为与上部装置联接的带支撑首节中间节、带检视门中间节、标准中间节（均为 3.0 米高）、和 1 米、1.5 米高的非标准中间节，使得提升机能以 0.5 米一档来获得不同的高度。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置，并有旋转探测仪、料位开关供选配。

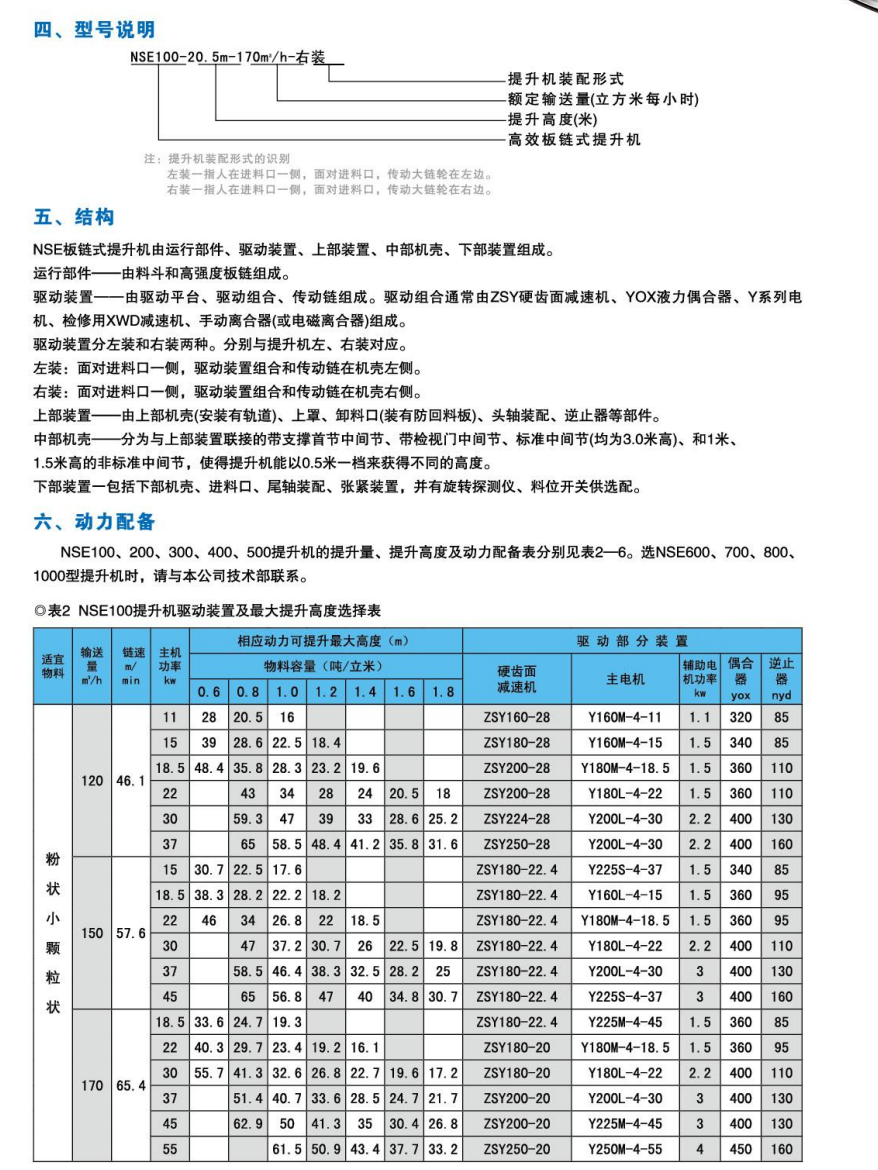

选型指南

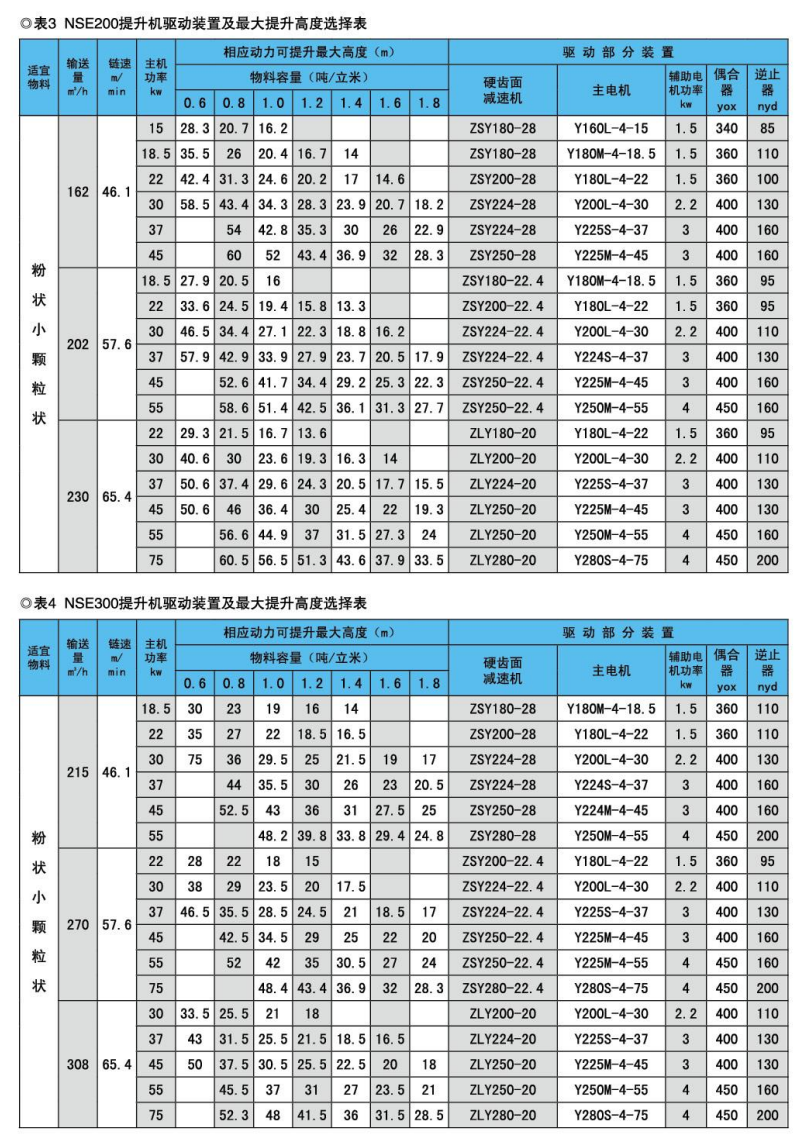

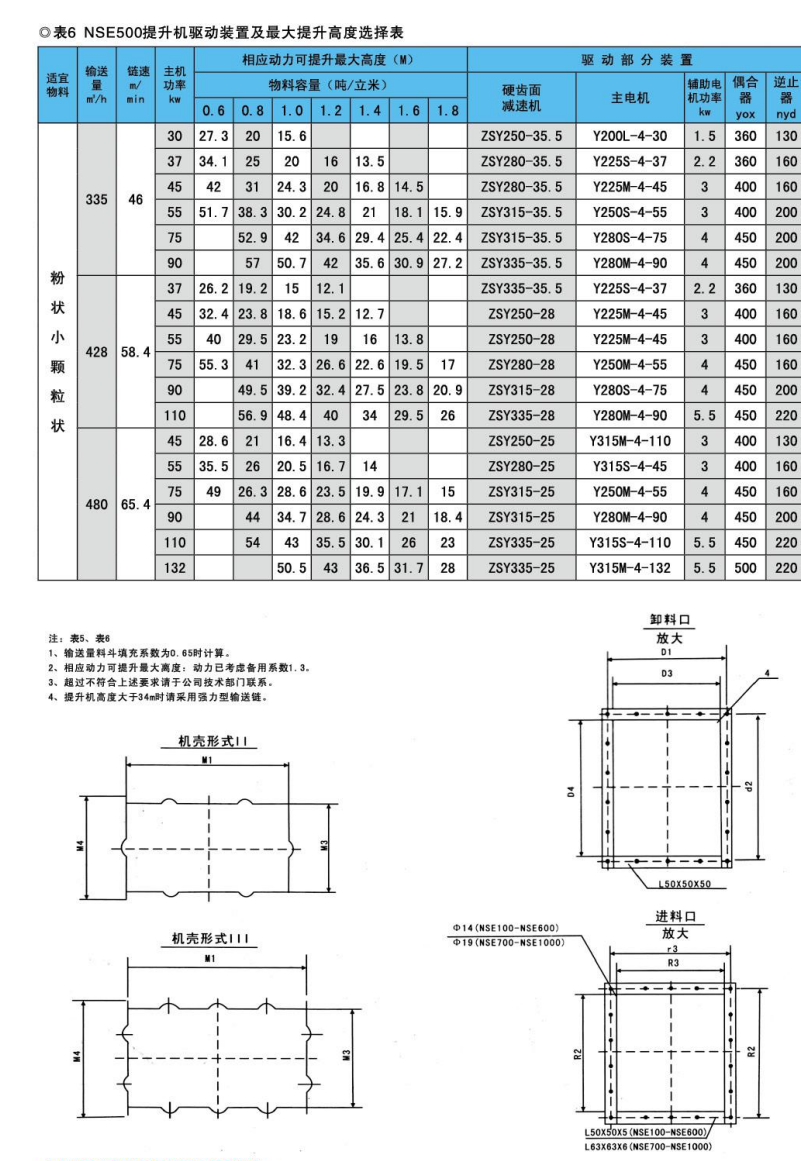

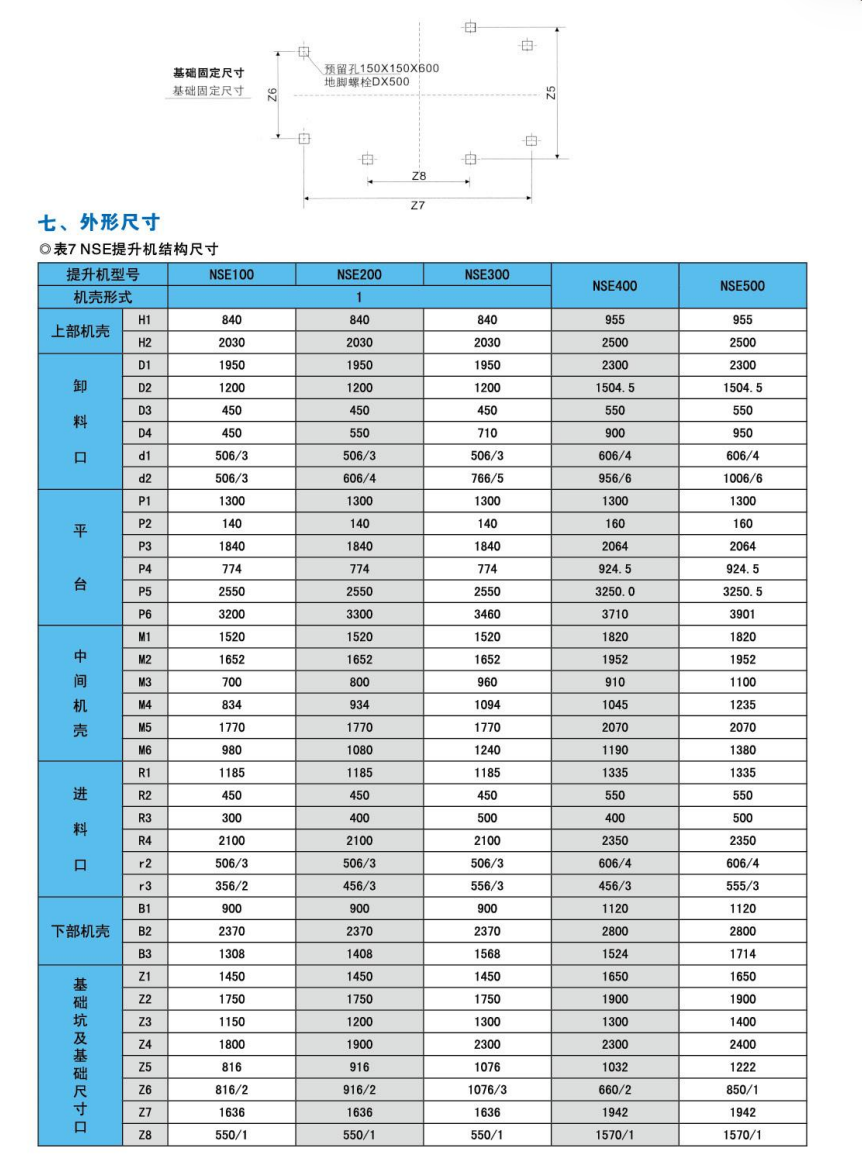

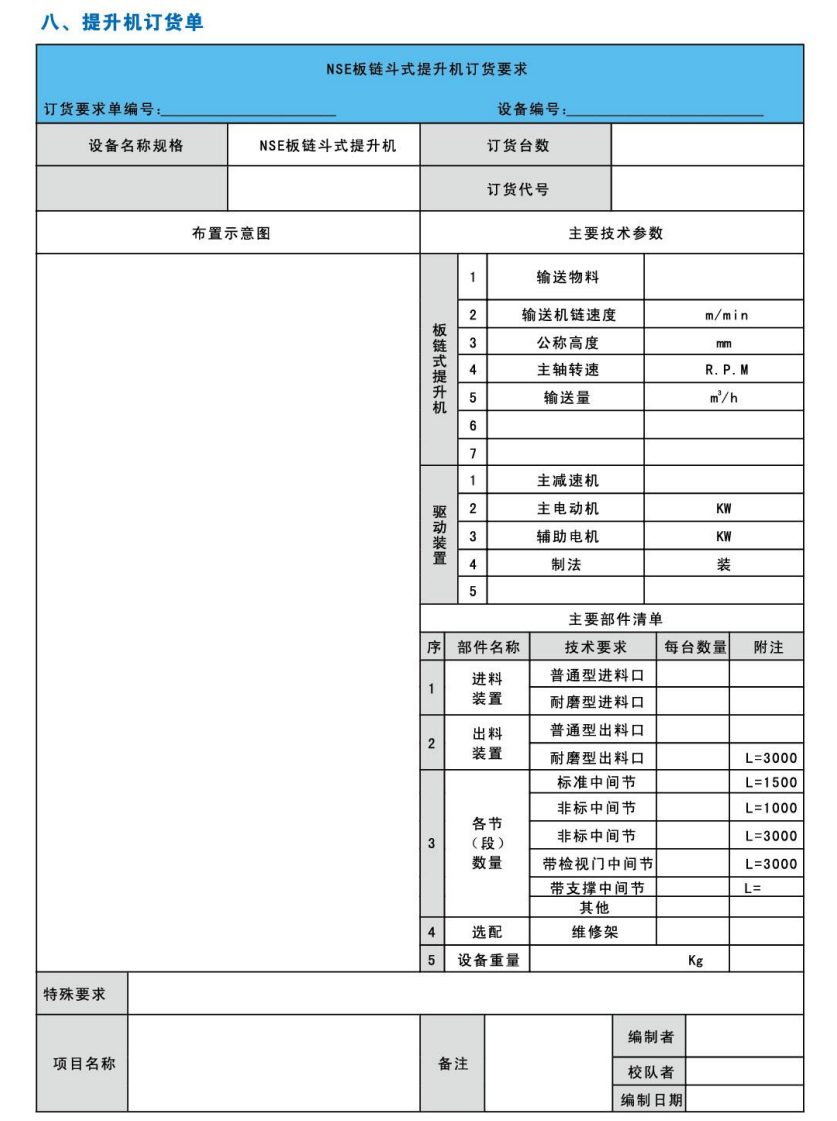

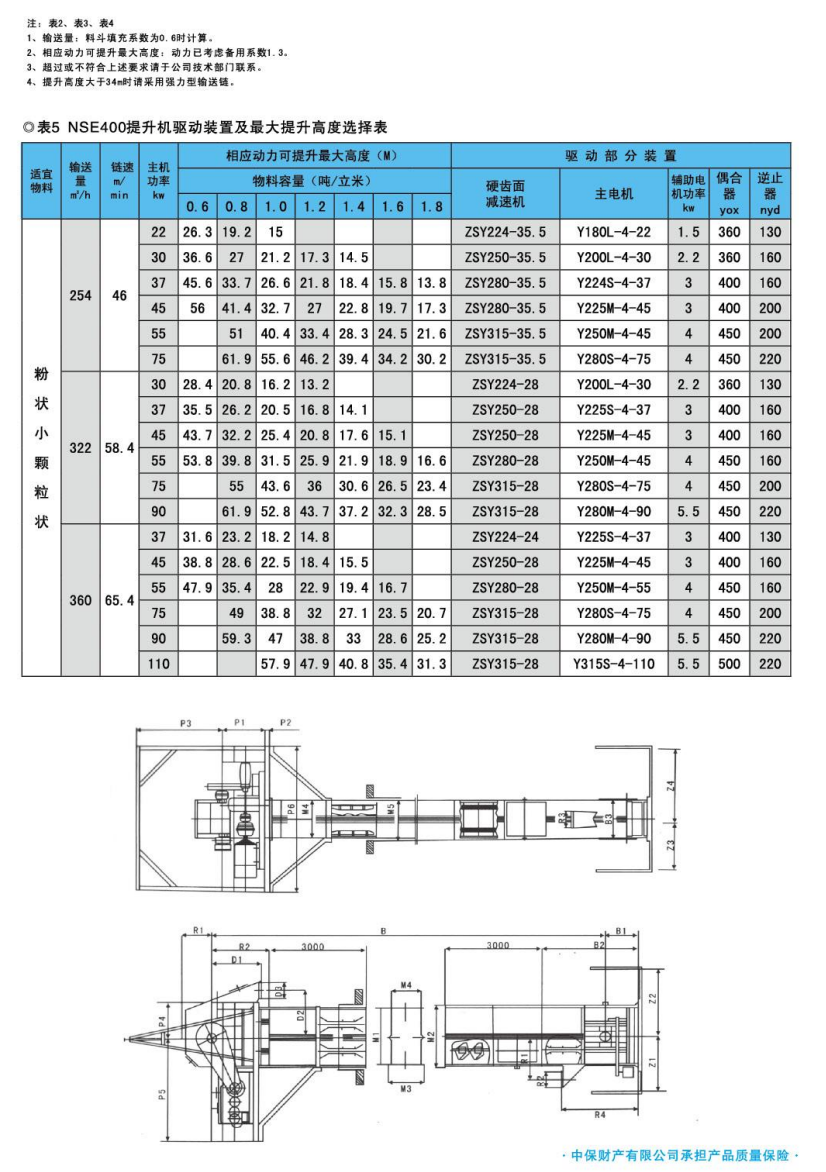

型号说明示例：NSE100-20.5m-170m³/h-右装。其中 NSE 为高效板链式提升机，100 为提升高度（米），20.5m 为额定输送量（立方米每小时），170m³/h 为提升机装配形式。左装指人在进料口一侧，面对进料口，传动大链轮在左边；右装指人在进料口一侧，面对进料口，传动大链轮在右边。NSE100、200、300、400、500 提升机的提升量、提升高度及动力配备表分别见表 2-6。选 NSE600、700、800、1000 型提升机时，请与本公司技术部联系。
