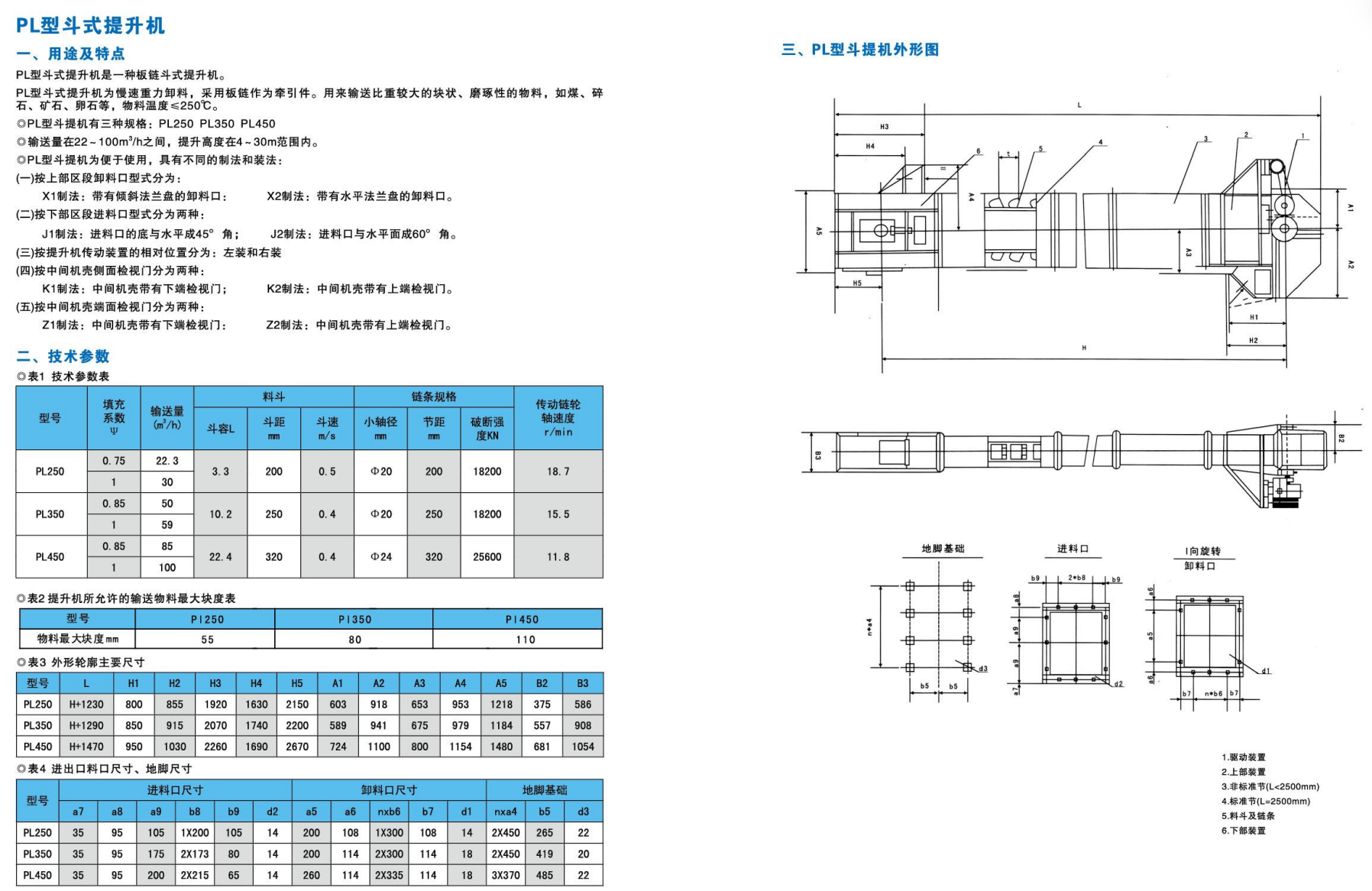

产品介绍
PL 型斗式提升机是一种板链斗式提升机。PL 型斗式提升机为慢速重力卸料，采用板链作为牵引件。用来输送比重较大的块状、磨琢性的物料，如煤、碎石、矿石、卵石等，物料温度≤250℃。PL 型斗提机有三种规格：PL250、PL350、PL450。输送量在 22~100m³/h 之间，提升高度在 4~30m 范围内。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 慢速重力卸料 | 采用板链作为牵引件，慢速重力卸料方式，适用于块状、磨琢性物料的垂直输送。 |
| 卸料口型式 | X1 制法：带有倾斜法兰盘的卸料口；X2 制法：带有水平法兰盘的卸料口。 |
| 进料口型式 | J1 制法：进料口的底与水平成 45° 角；J2 制法：进料口与水平面成 60° 角。 |
| 传动装置位置 | 按提升机传动装置的相对位置分为左装和右装。 |
| 侧面检视门 | K1 制法：中间机壳带有下端检视门；K2 制法：中间机壳带有上端检视门。 |
| 端面检视门 | Z1 制法：中间机壳带有下端检视门；Z2 制法：中间机壳带有上端检视门。 |
技术规格参数
| 型号 | 填充系数 Ψ | 输送量 (m³/h) | 斗容 (L) | 斗距 (mm) | 斗速 (m/s) | 小轴径 (mm) | 节距 (mm) | 破断强度 (kN) | 传动链轮轴速度 (r/min) |
|---|---|---|---|---|---|---|---|---|---|
| PL250 | 0.75 | 22.3 | 3.3 | 200 | 0.5 | Φ20 | 200 | 18200 | 18.7 |
| PL250 | 1 | 30 | 3.3 | 200 | 0.5 | Φ20 | 200 | 18200 | 18.7 |
| PL350 | 0.85 | 50 | 10.2 | 250 | 0.4 | Φ20 | 250 | 18200 | 15.5 |
| PL350 | 1 | 59 | 10.2 | 250 | 0.4 | Φ20 | 250 | 18200 | 15.5 |
| PL450 | 0.85 | 85 | 22.4 | 320 | 0.4 | Φ24 | 320 | 25600 | 11.8 |
| PL450 | 1 | 100 | 22.4 | 320 | 0.4 | Φ24 | 320 | 25600 | 11.8 |
结构说明
PL 型斗式提升机由驱动装置、上部装配、非标准节、标准节（L=2500mm）、料斗及链条、下部装配组成。
1. 驱动装置
采用板链作为牵引件，慢速重力卸料方式，适用于块状、磨琢性物料的垂直输送。
2. 上部装配
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
分为标准节（L=2500mm）和非标准节，可按需组合不同高度。中间机壳设有检视门，方便日常维护检查。
4. 料斗及链条
采用板链作为牵引件，料斗设计适合输送比重较大的块状、磨琢性物料，如煤、碎石、矿石、卵石等。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置等。
选型指南
PL 型斗提机具有不同的制法和装法：卸料口分 X1（倾斜法兰盘）和 X2（水平法兰盘）；进料口分 J1（底与水平成 45°）和 J2（底与水平面成 60°）；传动装置分左装和右装；中间机壳侧面检视门分 K1（下端）和 K2（上端）；端面检视门分 Z1（下端）和 Z2（上端）。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；各部件制法要求。
