产品介绍
TD 型斗式提升机是等同采用国际标准 ISO 5050-81 的产品，该系列斗式提升机具有规格齐全、输送量大、提升高度高、运行平稳、寿命长等优点。其主要性能参数符合 JB3926-85《垂直斗式提升机》标准。本机适用于输送比重不大于 1.5t/m³ 的块状、粒状、小块状的物料，如煤、水泥、化肥、砂、粮食等。本机备有两种料斗：ZD 型（中深斗）一般适用于输送湿的、易结块的，如湿砂、型砂、化肥、碱粉等；SD 型（深斗）一般适用于输送干燥的、松散的易于抛出的物料，如水泥、熟料、碎石、煤块等。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 输送量大 | 相同斗宽 TD 型与 D 型斗提机相比，输送量增大近一倍。 |
| 传动装置先进 | 配有 ZLY 型减速机，该系列减速机是按 ZBJ19004-88 标准生产的新型硬齿面减速机，齿轮和轴采用高强度合金钢制造，齿轮经渗碳、淬火、磨齿等工艺精制。 |
| 高强度牵引件 | 牵引件采用钢丝绳芯橡胶带，具有较高的抗拉强度，使用寿命长。 |
| 配有逆止器 | 本机配有逆止器，防止因意外原因而损毁机件。 |
| 全密封设计 | 本机机壳为双通道、高强度、全密封设计，有效防止粉尘污染，符合当前的环保要求。 |

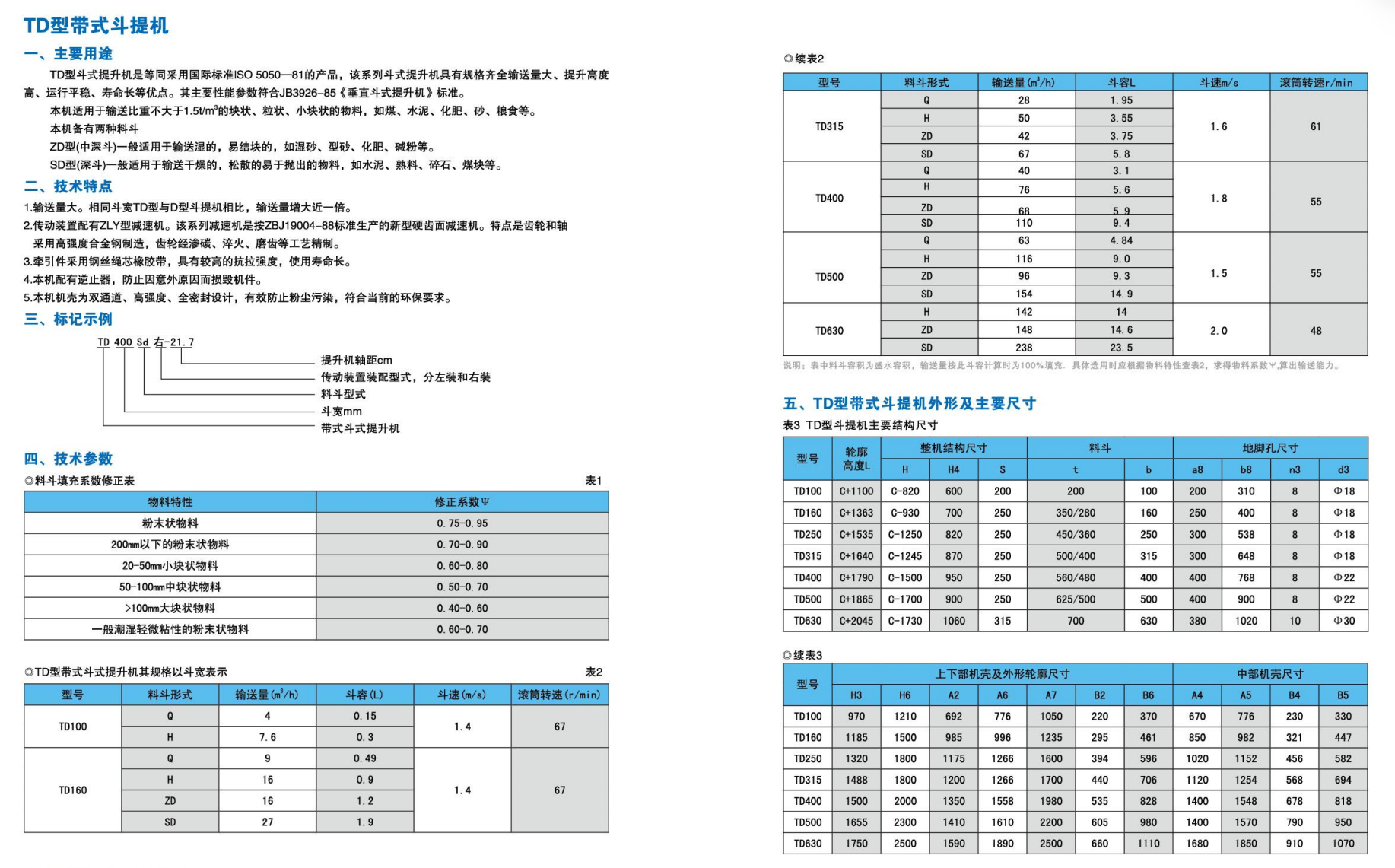

技术规格参数
| 型号 | 料斗形式 | 输送量 (m³/h) | 斗容 (L) | 斗速 (m/s) | 滚筒转速 (r/min) |
|---|---|---|---|---|---|
| TD100 | Q | 4 | 0.15 | 1.4 | 67 |
| TD100 | H | 7.6 | 0.3 | 1.4 | 67 |
| TD160 | Q | 9 | 0.49 | 1.4 | 67 |
| TD160 | H | 16 | 0.9 | 1.4 | 67 |
| TD160 | ZD | 16 | 1.2 | 1.4 | 67 |
| TD160 | SD | 27 | 1.9 | 1.4 | 67 |
| TD315 | Q | 28 | 1.95 | 1.6 | 61 |
| TD315 | H | 50 | 3.55 | 1.6 | 61 |
| TD315 | ZD | 42 | 3.75 | 1.6 | 61 |
| TD315 | SD | 67 | 5.8 | 1.6 | 61 |
| TD400 | Q | 40 | 3.1 | 1.8 | 55 |
| TD400 | H | 76 | 5.6 | 1.8 | 55 |
| TD400 | ZD | 68 | 5.9 | 1.8 | 55 |
| TD400 | SD | 110 | 9.4 | 1.8 | 55 |
| TD500 | Q | 63 | 4.84 | 1.5 | 55 |
| TD500 | H | 116 | 9.0 | 1.5 | 55 |
| TD500 | ZD | 96 | 9.3 | 1.5 | 55 |
| TD500 | SD | 154 | 14.9 | 1.5 | 55 |
| TD630 | H | 142 | 14 | 2.0 | 48 |
| TD630 | ZD | 148 | 14.6 | 2.0 | 48 |
| TD630 | SD | 238 | 23.5 | 2.0 | 48 |
说明：表中料斗容积为盛水容积，输送量按此斗容积计算时为 100% 填充。具体选用时应根据物料特性查表，求得物料系数 Ψ，算出输送能力。

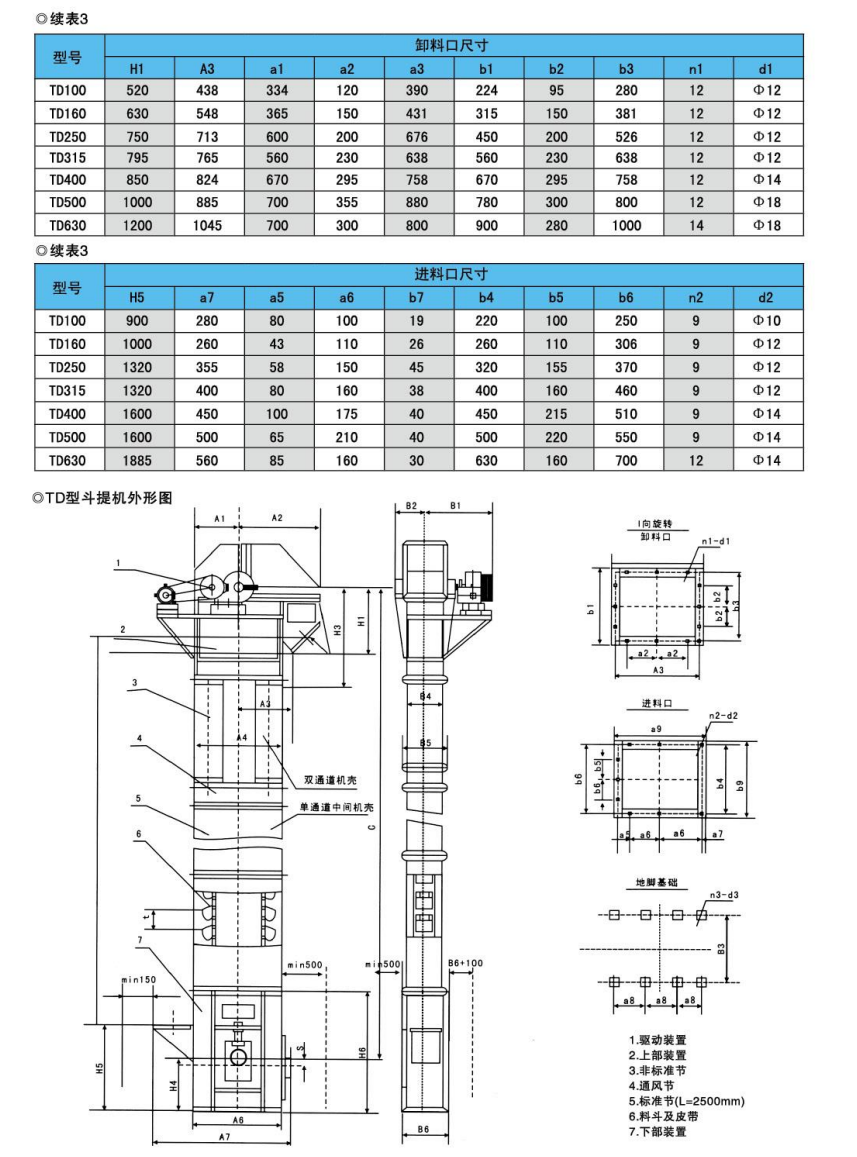

结构说明
TD 型带式斗式提升机由驱动装置、上部装配、中部机壳、料斗及皮带、下部装配组成。
1. 驱动装置
采用 ZLY 型减速机，按 ZBJ19004-88 标准生产，齿轮和轴采用高强度合金钢制造，齿轮经渗碳、淬火、磨齿等工艺精制，具有体积小、重量轻、承载能力高、寿命长、效率高、噪音低等优点。
2. 上部装配
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
采用双通道、高强度、全密封设计，有效防止粉尘污染，符合环保要求。分为标准节和非标准节，可按需组合不同高度。
4. 料斗及皮带
牵引件采用钢丝绳芯橡胶带，具有较高的抗拉强度，使用寿命长。料斗分为 ZD 型（中深斗）和 SD 型（深斗）两种，分别适用于不同特性的物料。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置等。
选型指南
型号标记示例：TD400 Sd 右-21.7。其中 TD400 为带式斗式提升机型号和斗宽（mm），Sd 为料斗型式，右为传动装置装配型式（分左装和右装），21.7 为提升机轴距（cm）。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；工作环境；驱动安装方式（左装/右装）。
