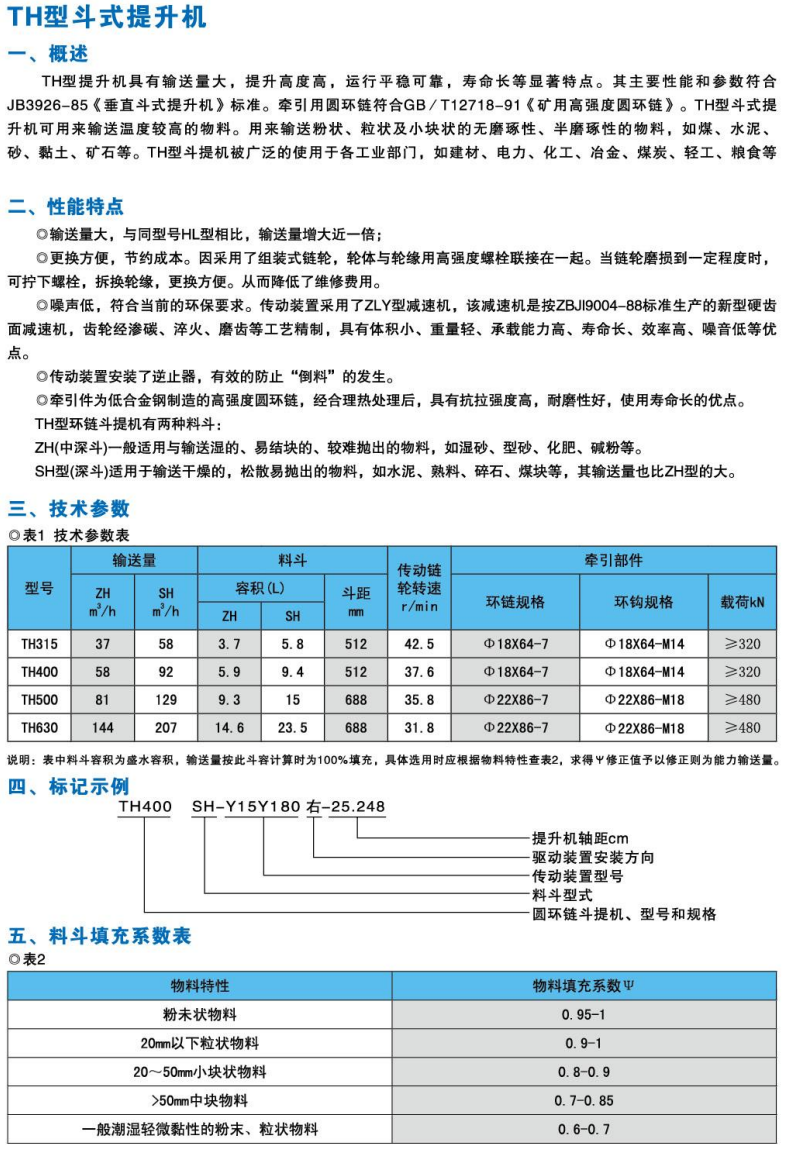

产品介绍
TH 型提升机具有输送量大、提升高度高、运行平稳可靠、寿命长等显著特点。其主要性能和参数符合 JB3926-85《垂直斗式提升机》标准。牵引用圆环链符合 GB/T12178-91《矿用高强度圆环链》。TH 型斗式提升机可用来输送温度较高的物料，用来输送粉状、粒状及小块状的无磨琢性、半磨琢性的物料，如煤、水泥、砂、黏土、矿石等。TH 型斗提机被广泛地使用于各工业部门，如建材、电力、化工、冶金、煤炭、轻工、粮食等。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 输送量大 | 与同型号 HL 型相比，输送量增大近一倍。 |
| 更换方便，节约成本 | 采用了组装式链轮，轮体与轮缘用高强度螺栓联接在一起。当链轮磨损到一定程度时，可拧下螺栓，拆换轮缘，更换方便，从而降低了维修费用。 |
| 噪音低，符合环保要求 | 传动装置采用了 ZLY 型减速机，该减速机是按 ZBJ9004-88 标准生产的新型硬齿面减速机，齿轮经渗碳、淬火、磨齿等工艺精制，具有体积小、重量轻、承载能力高、寿命长、效率高、噪音低等优点。 |
| 配有逆止器 | 传动装置安装了逆止器，有效的防止"倒料"的发生。 |
| 高强度圆环链 | 牵引件为低合金钢制造的高强度圆环链，经合理热处理后，具有抗拉强度高，耐磨性好，使用寿命长的优点。 |
技术规格参数
| 型号 | 输送量 ZH (m³/h) | 输送量 SH (m³/h) | 斗容 ZH (L) | 斗容 SH (L) | 斗距 (mm) | 传动链轮转速 (r/min) | 环链规格 | 环钩规格 | 载荷 (kN) |
|---|---|---|---|---|---|---|---|---|---|
| TH315 | 37 | 58 | 3.7 | 5.8 | 512 | 42.5 | Φ18×64-7 | Φ18×64-M14 | ≥320 |
| TH400 | 58 | 92 | 5.9 | 9.4 | 512 | 37.6 | Φ18×64-7 | Φ18×64-M14 | ≥320 |
| TH500 | 81 | 129 | 9.3 | 15 | 688 | 35.8 | Φ22×86-7 | Φ22×86-M18 | ≥480 |
| TH630 | 144 | 207 | 14.6 | 23.5 | 688 | 31.8 | Φ22×86-7 | Φ22×86-M18 | ≥480 |
说明：表中料斗容积为盛水容积，输送量按此斗容积计算时为 100% 填充，具体选用时应根据物料特性查表，求得 Ψ 修正值予以修正则为能力输送量。

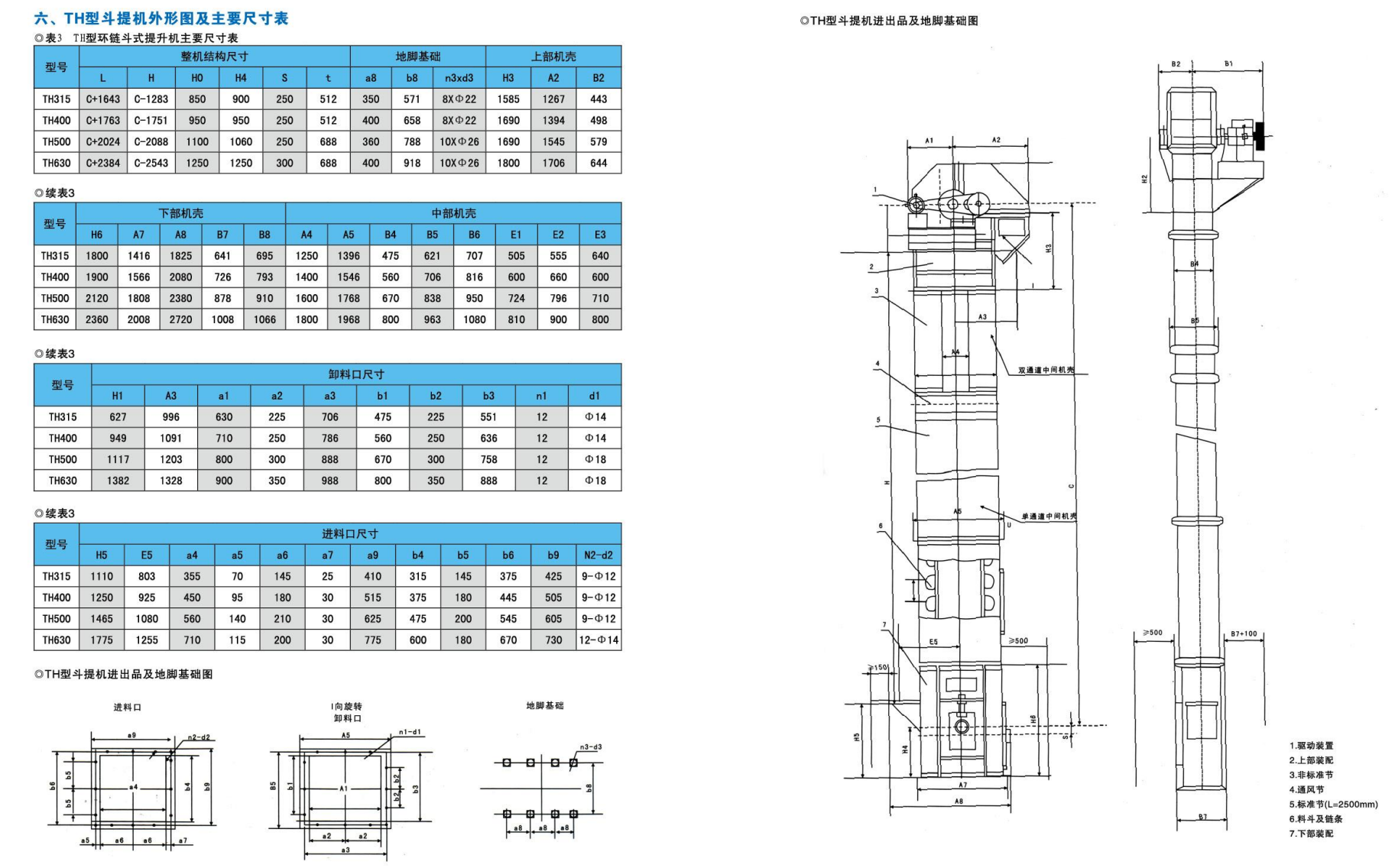

结构说明
TH 型环链斗式提升机由驱动装置、上部装配、非标准节、通风节、标准节（L=2500mm）、料斗及链条、下部装配组成。
1. 驱动装置
采用 ZLY 型减速机，按 ZBJ9004-88 标准生产，齿轮经渗碳、淬火、磨齿等工艺精制，具有体积小、重量轻、承载能力高、寿命长、效率高、噪音低等优点。传动装置安装了逆止器，有效防止"倒料"的发生。
2. 上部装配
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
采用双通道设计，分为标准节（L=2500mm）和非标准节，可按需组合不同高度。
4. 料斗及链条
TH 型环链斗提机有两种料斗：ZH（中深斗）一般适用于输送湿的、易结块的、较难抛出的物料，如湿砂、型砂、化肥、碱粉等；SH 型（深斗）适用于输送干燥的、松散易抛出的物料，如水泥、熟料、碎石、煤块等，其输送量也比 ZH 型的大。
5. 下部装置
包括下部机壳、进料口、尾轴装配、张紧装置等。
选型指南
型号标记示例：TH400 SH-Y15Y180 右-25.248。其中 TH400 为圆环链斗提机型号和规格，SH 为料斗型式，Y15 为传动装置型号，Y180 为驱动装置安装方向，右为安装方向，25.248 为提升机轴距（cm）。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；工作环境；驱动安装方式（左装/右装）。
