产品介绍
TDG 和 THG 高效斗式提升机具有输送量大、提升速度高、运行平稳可靠、使用寿命长的优点。适用于输送较干的粒状、粉状、小块状物料，如煤、水泥、化肥、砂、粮食等，物料温度不超过 250℃。其主要性能和参数符合 JB3926-85《垂直斗式提升机》标准，牵引用圆环符合 GB/T12178-91《矿用高强度圆环链》标准。本机具有两种料斗：bh 和 bd 型（中深型）一般适用于流动性差一些、略有些湿的物料，如砂、化肥、碱粉等；Ah 和 ad 型（深斗）一般适用于输送干燥的、松散的且易于抛出的流行性好的物料，如水泥、熟料、煤块、碎石等。
性能特点
| 性能特点 | 详细说明 |
|---|---|
| 输送量大，规格齐全 | 从 160 到 1600 共 11 种规格，提升量从 35~1330m³/h，远大于 HL 型提升机。 |
| 更换方便，节省材料 | THG 高效环链斗提机上下链轮为组装式链轮，轮缘用高强螺栓连接在轮体上，在链轮磨损后，只需要换轮缘，所以更换方便，节省材料，降低维修费用。 |
| 传动装置先进 | 传动装置配有 ZLY 型减速机。该减速机是按 ZBJ19004-88 标准生产，其特点是齿轮和轴类零件采用高强度合金制造，齿轮经渗碳、淬火、磨齿等工艺精制，具有体积小、重量轻、承载能力高、寿命长、效率高、噪音低等优点。 |
| 配有逆止器 | 本机配有逆止器，防止由于偶然因素损坏机件。 |
| 全密封设计 | 机壳采用双通道，高强度，全密封设计，有效的防止粉尘污染环境。 |
| 重锤张紧装置 | 机体下部采用重锤张紧装置，实现了自动张紧，避免打滑或链条脱落，保证机器的正常运转。 |
| 高强度圆环链 | THG 型斗提机牵引件为低合金钢制造的高强度圆环链，经合理热处理后，具有抗拉强度高，耐磨性能好，使用寿命长等优点。 |

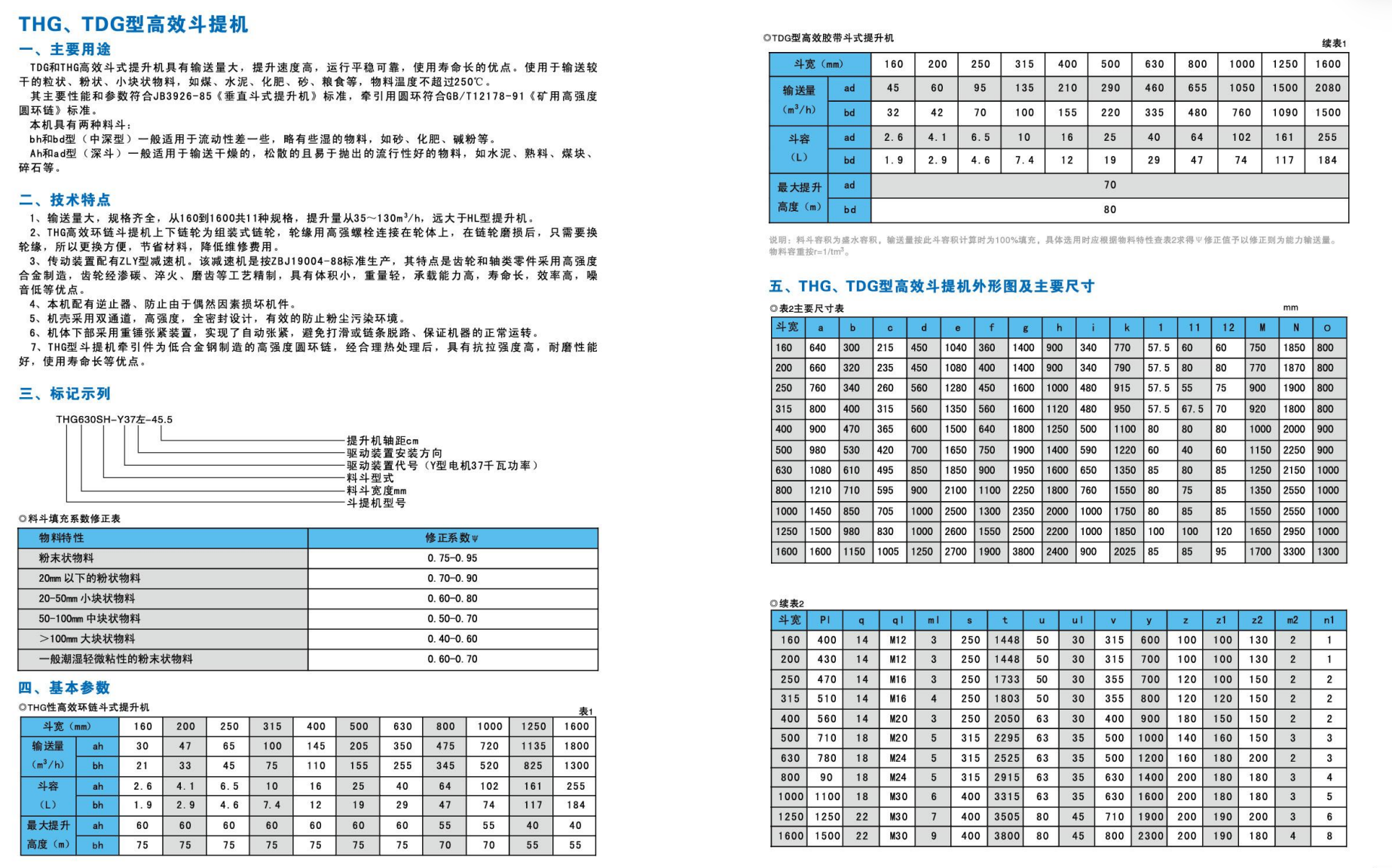

技术规格参数
| 斗宽 (mm) | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输送量 ah (m³/h) | 30 | 47 | 65 | 100 | 145 | 205 | 350 | 475 | 720 | 1135 | 1800 |
| 输送量 bh (m³/h) | 21 | 33 | 45 | 75 | 110 | 155 | 255 | 345 | 520 | 825 | 1300 |
| 斗容 ah (L) | 2.6 | 4.1 | 6.5 | 10 | 16 | 25 | 40 | 64 | 102 | 161 | 255 |
| 斗容 bh (L) | 1.9 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 |
| 最大提升高度 ah (m) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 55 | 55 | 40 | 40 |
| 最大提升高度 bh (m) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 70 | 70 | 55 | 55 |
说明：料斗容积为盛水容积，输送量按此斗容积计算时为 100% 填充，具体选用时应根据物料特性查表求得 Ψ 修正值予以修正则为能力输送量。物料容重按 r=1t/m³。

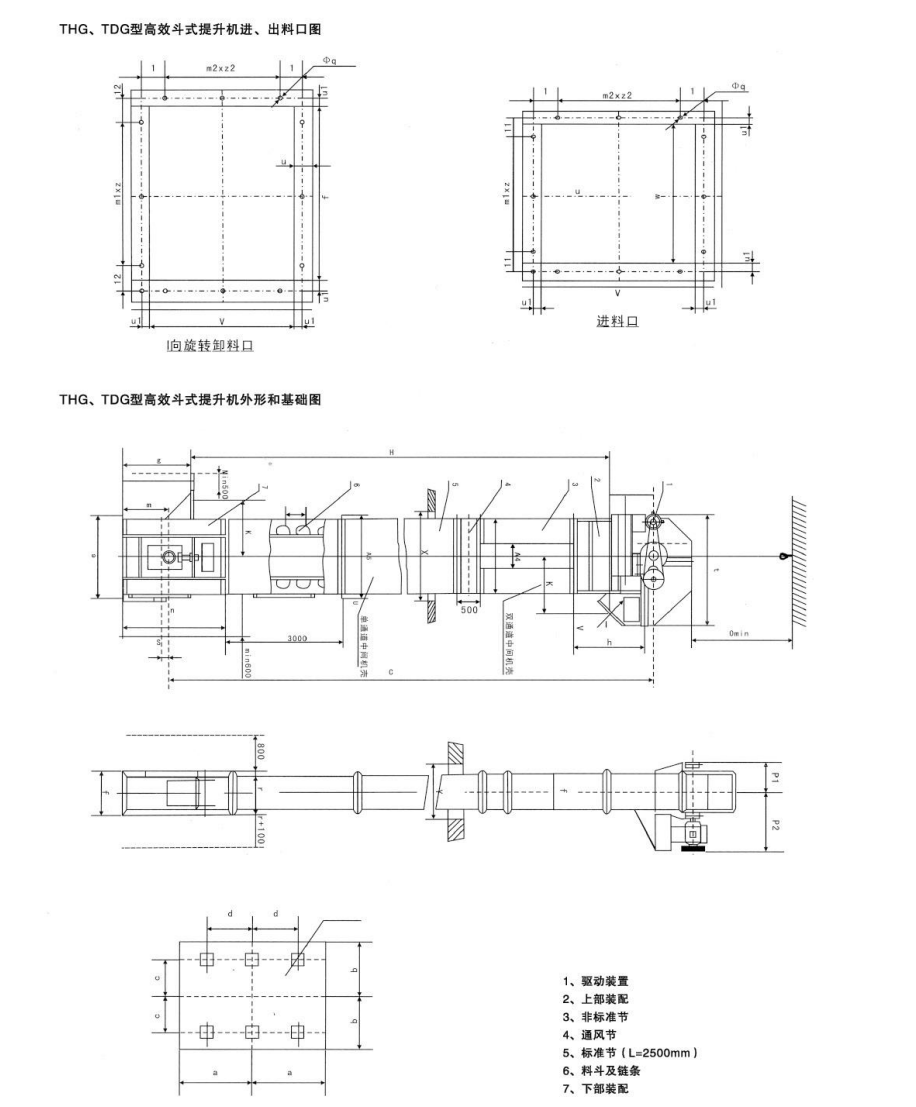

结构说明
THG/TDG 型高效斗式提升机由驱动装置、上部装配、非标准节、通风节、标准节（L=2500mm）、料斗及链条、下部装配组成。
1. 驱动装置
配有 ZLY 型减速机，按 ZBJ19004-88 标准生产，齿轮经渗碳、淬火、磨齿等工艺精制，体积小、重量轻、承载能力高、寿命长、效率高、噪音低。
2. 上部装配
由上部机壳、头轴装配、卸料口等部件组成。
3. 中部机壳
采用双通道、高强度、全密封设计，有效防止粉尘污染环境。分为标准节（L=2500mm）和非标准节，可按需组合不同高度。
4. 料斗及链条
THG 型采用低合金钢制造的高强度圆环链，经合理热处理后具有抗拉强度高、耐磨性能好、使用寿命长等优点。料斗分为中深型（bh/bd）和深斗型（ah/ad）两种。
5. 下部装置
包括下部机壳、进料口、尾轴装配、重锤张紧装置，实现自动张紧，避免打滑或链条脱落。
选型指南
型号标记示例：THG630SH-Y37左-45.5。其中 THG 为斗提机型号，630 为料斗宽度（mm），S 为料斗型式（S=深斗型），H 为驱动装置代号（Y 型电机 37 千瓦功率），37 为提升机轴距（cm），左为驱动装置安装方向，45.5 为电动机功率（kW）。选型时请明确：输送物料名称、容重、粒度、温度；输送量；提升高度；工作环境；驱动安装方式（左装/右装）。
